Detail produk:
|
| Model: | Worm dan Worm Gear | Jenis: | IP66 vertikal |
|---|---|---|---|
| Perbandingan gigi: | 61: 1 | Aplikasi: | Energi matahari |
| Motor: | Motor listrik | Kontak gigi: | Multi-gigi |
| presisi: | 0,15 derajat | Layanan OEM: | Ya |
| Menyoroti: | VE9 Single Axis Slewing Drive,OEM Single Axis Slewing Drive Gearbox,OEM worm gear slew drive |
||

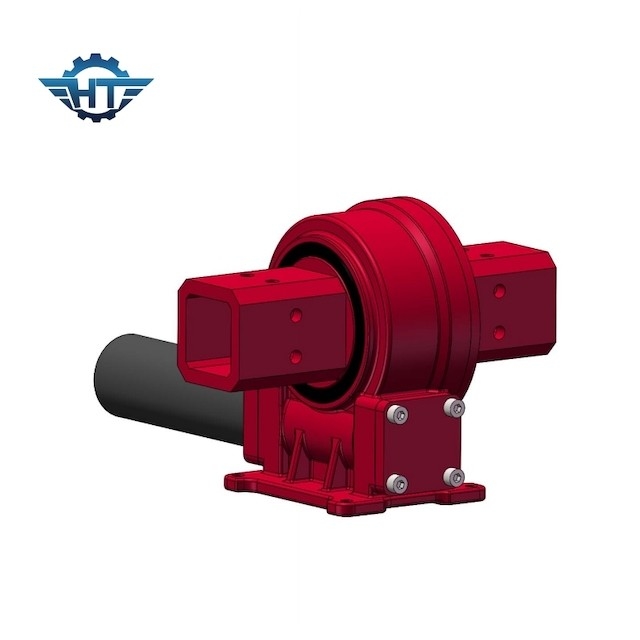

VE9 Single Axis Slewing Drive Gearbox Dengan Ukuran Tabung Disesuaikan Untuk Energi Matahari
Deskripsi Self Locking Slewing Drive
Penggerak slewing yang mengunci sendiri dilengkapi dengan gigi cacing kontak multi gigi, tidak perlu rem di dalam pengemudi.Itu akan meningkatkan keamanan sistem pelacakan surya.
Drive slewing memiliki banyak jenis seperti tipe tertutup, tipe rumah terbuka, tipe vertikal, tipe sumbu ganda, tipe presisi tinggi, tipe drive cacing dll. Jenis cacing jam pasir tertutup paling populer dalam penerapan sistem pelacakan surya.Penggerak slewing didasarkan pada struktur roda gigi cacing dan cacing dengan torsi momen miring yang kuat dan fungsi penguncian otomatis statis.Permukaan kontak multi gigi dirancang khusus untuk mengemudi beban tinggi.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Sistem pelacakan matahari
Sistem pendukung surya pelacakan adalah bagian yang sangat penting dari pembangkit listrik fotovoltaik.Ini membawa tubuh utama pembangkit listrik dari pembangkit listrik fotovoltaik.Jika desainnya tidak masuk akal, kecelakaan terjadi di iklim bencana, dan dampaknya pada pembangkit listrik fatal.Oleh karena itu, dalam proses desain, sangat penting untuk memilih perangkat penggerak putar yang sesuai.Teknologi kami akhirnya akan menentukan perangkat penggerak slewing yang sesuai dengan kondisi kerja yang disediakan oleh pelanggan, desain pengaturan komponen, dan pengalaman aplikasi proyek sebelumnya, dengan mempertimbangkan berbagai faktor secara komprehensif.
