Detail produk:
|
| Model: | SD12 | Perbandingan gigi: | 78: 1 |
|---|---|---|---|
| Warna: | Disesuaikan | Aplikasi: | Sistem Pelacakan PV |
| Tempat asal: | Changzhou, Cina | Masa garansi: | 5 tahun |
| Sertifikat: | ISO9001, CE | Pemeliharaan: | Bebas |
| Menyoroti: | Gearbox drive slew CE,Gearbox Drive Slew IP66,drive cincin slewing Perumahan Tertutup |
||

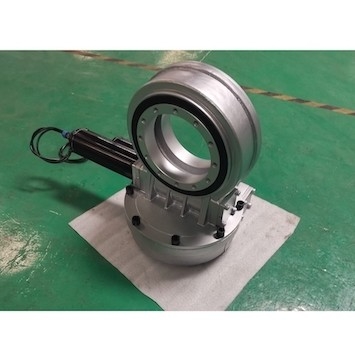

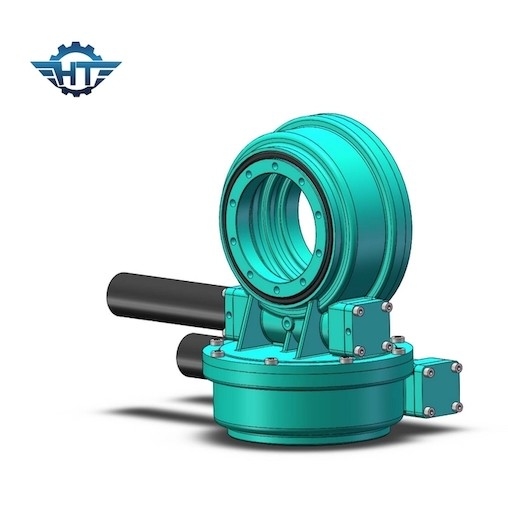

CE Berkualitas IP66 Solar Tracker Slew Drive Gearbox Untuk Sistem Pelacakan PV
Deskripsi Gearbox Slew Drive
Drive slewing housing tertutup terutama berlaku untuk kondisi yang relatif tinggi untuk persyaratan tinggi untuk acara tahan debu, tahan hujan, dan anti korosi. Kelas presisi IP66.
Nama Merek: Hangtuo
Nomor Model: SDE12A-78MHD-24RC-REV.A
Bahan: 42CrMo, QT
Sertifikat: CE, ISO9001
Garansi: 5 Tahun
Siklus Tugas: 30 Tahun
Pengepakan: Paket kayu lapis
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
T&J
Cara Memilih Drive Slew yang Cocok
Ada banyak jenis slew drive, yang dapat dipilih dengan mempertimbangkan faktor-faktor berikut.
1. Daya dukung, arah, dan kinerja: penggerak slewing cocok untuk kecepatan rendah dan beban ringan
2. Kecepatan yang diizinkan: Untuk berbagai jenis penggerak slew drive, secara umum, bantalan dengan gesekan kecil dan kapasitas pemanasan rendah cocok untuk kecepatan tinggi.Desain harus berusaha agar bantalan gelinding putar dapat bekerja dalam kondisi di bawah kecepatan putar pamungkasnya.
3. Kekakuan: Ketika bantalan unit penggerak slew menanggung beban, cincin bantalan dan tempat kontak badan gelinding akan menghasilkan deformasi elastis, jumlah deformasi sebanding dengan beban, dan rasionya menentukan ukuran kekakuan bantalan.Kekakuan bantalan umumnya dapat ditingkatkan dengan pra-pengetatan bantalan.Selain itu, dalam desain penyangga bantalan, mengingat kombinasi dan susunan bantalan juga dapat meningkatkan kekakuan penyangga bantalan.
4. Performa penyetelan dan kesalahan pemasangan: Setelah bantalan dimuat ke posisi kerja, pemasangan dan pemosisian yang buruk akan disebabkan oleh kesalahan manufaktur.Pada saat ini, karena poros memancing dan ekspansi termal dan alasan lainnya, bantalan menanggung terlalu banyak beban, menyebabkan kerusakan dini.Bantalan pemusatan otomatis dapat mengatasi cacat yang disebabkan oleh kesalahan pemasangan sendiri dan oleh karena itu cocok untuk penggunaan tersebut.
5. Pemasangan dan pembongkaran drive slew: bantalan rol tirus, bantalan rol dan bantalan rol tirus, dll., milik cincin bagian dalam dan luar dapat dipisahkan jenis bantalan (yaitu, disebut bantalan terpisah), mudah dipasang dan dibongkar .
