Detail produk:
|
| Jenis: | Penggerak Slewing SE14 | Bahan: | mengeraskan baja |
|---|---|---|---|
| Jaminan: | 18 bulan | Ukuran opsional:: | 1 inci hingga 25 inci |
| Aplikasi: | Mesin Konstruksi | Warna: | seperti yang diminta |
| Situs Instalasi: | lapangan terbuka | kelas IP: | IP66 |
| Menyoroti: | AC Motor Slew Ring Drive,14 Inches Slew Ring Drive,14 Inches worm slew drive |
||

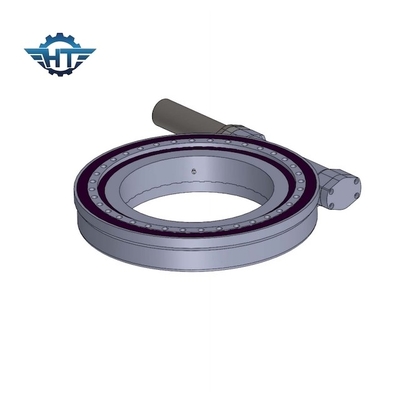

14 Inches High Tilting Torque Slew Ring Drive Dengan Motor AC Untuk Mesin Konstruksi
Deskripsi Slew Ring Drive
A: Bantalan cincin bagian dalam + bola + bantalan cincin luar = BEARING
B: worm+wormwheel = Struktur worm dan wormwheel
Jika menambahkan roda gigi ke lingkar luar bantalan, maka A dan B menjadi penggerak putar.
Pertahankan keuntungan: torsi besar, penyegelan yang baik, daya dukung tinggi dari penutup ujung.
Dapat dicocokkan dengan motor AC, motor DC, motor sinkron, motor brushless.Ada juga motor lain yang bisa dicocokkan, tidak peduli motor apa yang kita pilih, pada dasarnya kita perlu melihat beberapa parameter: 1. Daya/torsi terukur selama operasi normal 2. Daya/torsi normal selama keadaan stabil;3. Akurasi pelacakan;4. beradaptasi dengan lingkungan suhu;5.IP kelas, tahan air, tahan debu;6. Referensi ekonomi;7. kehidupan pelayanan;8. Kecepatan pelacakan, dll.
Mengapa sistem pelacakan?
Karena terbit dan terbenamnya…
Salah – matahari tidak terbit dan terbenam.
Namun tampak terbit dan terbenam karena rotasi bumi pada porosnya.
Jadi pelacak surya menangkal rotasi bumi.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Aplikasi
Derek portal untuk penanganan pelabuhan dan konstruksi pembangkit listrik tenaga air, menara untuk konstruksi bangunan
Derek dan derek pelabuhan darat umum, dll.
Derek slewing mobile tipe Jib, seperti tipe mobil, tipe ban, tipe crawler, tipe kereta api, tipe mengambang, dll.
Di overhead crane dengan slewing jib atau slewing device trolley.Ini terutama digunakan dalam kondisi khusus yang memerlukan perluasan jangkauan kerja di luar rentang derek jembatan atau untuk memenuhi persyaratan teknologi tertentu.Seperti: derek metalurgi untuk mengisi derek di tungku perapian terbuka, derek penjepit untuk tungku perendaman di pabrik mekar, derek penggaruk untuk gudang billet, dll., Semua dilengkapi dengan mekanisme slewing.
