Detail produk:
|
| Model: | gigi slewing VE9 | Kunci Diri: | Ya |
|---|---|---|---|
| Sertifikat: | ISO9001, CE | SIKLUS: | 30 tahun |
| Bahan: | 50Mn,42CrMo | Aplikasi: | Sistem Pelacakan Surya Sumbu Tunggal |
| Warna: | seperti yang diminta | Ketepatan: | 0,15 derajat |
| Menyoroti: | IP66 Self Locking hydraulic slew motor,Vertikal Slewing Drive 50Mn 42CrMo,50Mn 42CrMo Hydraulic Slewing Drive |
||

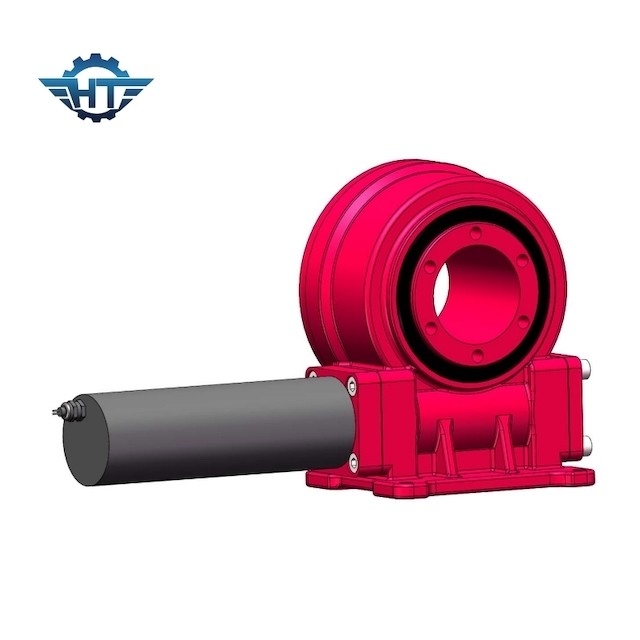

IP66 Self Locking 9 Inches Vertikal Slew Drive Untuk Sistem Pelacakan Surya Sumbu Tunggal
Deskripsi SLewing Drive
Drive slew terpasang vertikal IP66 dirancang khusus untuk sistem pelacakan surya yang memerlukan pelacakan sumbu horizontal.Rotasi yang tepat dari penggerak slew vertikal memungkinkan mekanisme untuk melacak dengan sempurna.Drive ring slewing vertikal semacam ini diproduksi menggunakan teknologi terbaru yang menggabungkan mekanisme jam pasir.
Drive slewing vertikal umumnya dipasang tegak lurus ke tanah dan banyak digunakan di berbagai proyek pembangkit listrik fotovoltaik, seperti pembangkit listrik melalui, sistem pelacakan surya sumbu tunggal datar, sistem pelacakan surya miring.PE (presisi tinggi VE) seri slewing drive dengan presisi tinggi, biasanya model ini dengan perumahan tertutup, dapat mencegah debu dan air masuk ke dalam.Jika pelanggan bermaksud menggunakan panel surya, itu dapat menangani area panel surya 18-30 .
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Penggunaan perangkat penggerak putar beban besar yang hemat biaya dan struktur hubungan mekanis memiliki keunggulan biaya rendah dan keandalan tinggi.Berlaku untuk wilayah mid-latitude, efisiensi pembangkit listrik dapat ditingkatkan secara efektif lebih dari 25%.Prinsip pelacak loop tertutup yang menggabungkan algoritma astronomi dan sensor diadopsi untuk meningkatkan akurasi pelacakan secara efektif.Bagian berputar utama menggunakan bantalan bahan polimer, yang memiliki keunggulan tahan angin dan pasir serta bebas perawatan.Ini memiliki berbagai mode operasi seperti hari hujan, mode hari bersalju, perlindungan angin kencang, dll., Untuk melindungi keamanan dan stabilitas braket.Kapasitas dan sudut sistem fleksibel dan dapat disesuaikan dengan berbagai persyaratan medan.
