Detail produk:
|
| Model: | Penggerak roda gigi cacing VE9 | Fitur: | Mekanisme Penguncian Gear |
|---|---|---|---|
| sertifikat: | ISO9001, CE | Jaminan: | 5 ~ 10 Tahun |
| Bahan: | 50Mn, 42CrMo | Aplikasi: | Sistem Pelacakan Braket |
| Warna: | abu-abu perak | presisi: | 0,15 derajat |
| Menyoroti: | VE9 Worm Gear Slew Drive,Worm Gear Slew Drive IP66,worm slew drive IP66 |
||

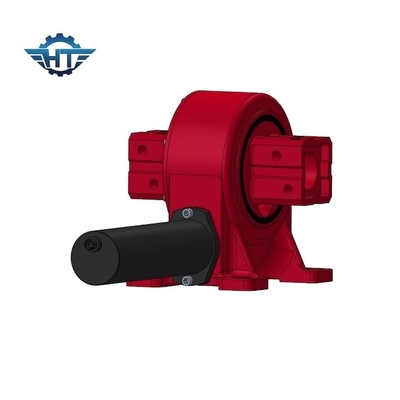

VE9 Worm Gear Vertikal Slew Drive Untuk Sistem Pelacakan Braket Mouting Panel Surya
Worm Gear Self Lock Slew Drive Deskripsi Produk
Penggerak slewing adalah mekanisme transmisi reduksi yang terintegrasi dengan sumber daya penggerak.Ini fitur dengan mekanisme roda gigi cacing, sehingga mengunci sendiri.Ini juga memiliki perumahan di luar dan penyegelan kerangka, sehingga tingkat perlindungannya adalah IP66.Rotasi slewing drive bisa dalam satu sumbu, atau dalam beberapa sumbu bersama-sama.Ini adalah mekanisme transmisi reduksi tujuan umum yang mengintegrasikan fungsi rotasi, deselerasi, dan memiliki struktur sederhana serta pembuatan dan perawatan yang mudah pada saat yang bersamaan.Slewing drive dapat mewujudkan rotasi melingkar tak terbatas dan pengurangan kecepatan, dan dapat menahan gaya aksial, gaya radial, dan gaya guling yang lebih besar.Ia menikmati keuntungan dari akurasi tinggi, struktur kompak dan daya dukung yang besar.Ini dirancang, diuji, dan digunakan untuk masa pakai lapangan selama 30 tahun.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Aplikasi penggerak slewing biasanya ditemukan seperti: turbin angin, pengangkut beban berat, pelacak surya, derek pelabuhan, peralatan hidrolik, mekanisme kemudi derek, sistem otomasi, manipulator beban berat, meja kontrol yaw dan pitch.
