| Nama merek: | HT |
| Nomor Model: | VE9" |
| MOQ: | 1 buah |
| Harga: | 330~360 USD/PC |
| Waktu Pengiriman: | 15 ~ 30 hari |

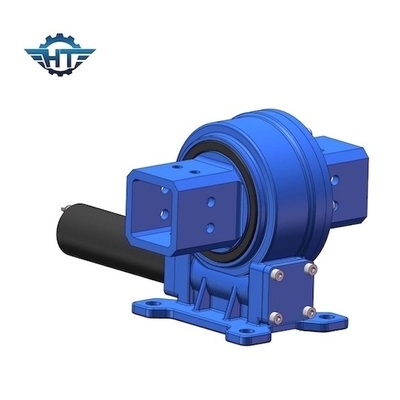

Gearbox Penggerak Slewing 9 Inci untuk Sistem Pelacakan Panel Surya Sumbu Tunggal
Rotasi Torsi Tinggi untuk Pelacakan Surya yang Andal
Gearbox penggerak slewing vertikal 9 inci dirancang untuk sistem pelacakan panel surya sumbu tunggal yang membutuhkan gerakan presisi, kapasitas penahan tinggi, dan operasi yang andal di lingkungan luar ruangan. Dengan mengintegrasikan bantalan slewing, roda gigi transmisi, rumah tertutup, dan antarmuka motor ke dalam satu unit ringkas, ini memberikan solusi praktis untuk mengontrol rotasi panel sambil menahan beban angin, gravitasi, dan struktural.
Dengan rasio reduksi 61:1, torsi output terukur 8.784 N·m, dan torsi penahan 80 kN·m, model 9 inci menawarkan keseimbangan kuat antara kontrol rotasi, ketahanan beban, dan pemasangan yang ringkas. Transmisi pengunci mandiri membantu mencegah gerakan mundur saat motor berhenti, mendukung posisi panel yang stabil sepanjang siklus pelacakan.
Sistem pelacakan sumbu tunggal miring banyak digunakan di berbagai medan karena dapat menyesuaikan orientasi panel untuk meningkatkan penangkapan energi surya. Kinerja mereka bergantung pada mekanisme rotasi yang andal yang dapat menahan tekanan angin, hujan, salju, debu, dan gerakan harian yang berkelanjutan.
Penggerak slewing 9 inci membantu menjaga gerakan pelacakan yang akurat dan berulang sambil menahan keausan lingkungan. Enklosur IP66-nya dirancang untuk membatasi masuknya debu dan air, melindungi komponen transmisi internal, dan mengurangi kebutuhan perawatan dalam kondisi lapangan yang menantang.
Parameter Kinerja Penggerak Slewing Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Torsi Output Terukur (N.m) | Torsi Penahan (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Rasio | Efisiensi |
Presisi (Derajat) |
IP | Suhu Kerja (°C) | Pengunci Mandiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 251 kg |
Fitur Utama
Torsi dan Kapasitas Penahan Tinggi
Model VE 9 inci menghasilkan torsi output terukur 8.784 N·m dan torsi penahan 80 kN·m. Ia dapat menahan beban aksial 60 kN, beban radial 130 kN, dan torsi miring 16 kN·m, membuatnya cocok untuk struktur pelacakan surya yang menuntut.
Kinerja Pengunci Mandiri
Desain roda gigi pengunci mandiri membantu mempertahankan posisi panel saat penggerak tidak diberi daya. Fitur ini meningkatkan ketahanan angin dan mengurangi risiko gerakan yang tidak diinginkan selama gangguan daya atau penghentian darurat.
Enklosur Tertutup IP66
Konstruksi tertutup dirancang untuk penggunaan di luar ruangan dan membantu melindungi gearbox dari hujan, pasir, debu, dan kontaminan lainnya. Penyegelan juga membantu mempertahankan pelumasan dan mendukung kebutuhan perawatan yang lebih rendah.
Rentang Suhu Operasi Luas
Dengan rentang suhu kerja dari -40°C hingga +80°C, penggerak dapat dikonfigurasi untuk pemasangan di lingkungan panas, dingin, dan bervariasi secara musiman.
Gerakan Pelacakan Presisi
Penggerak memberikan presisi penentuan posisi ≤0,15°, mendukung penyesuaian panel yang mulus dan konsisten untuk sistem pelacakan surya sumbu tunggal.
Integrasi Sistem Fleksibel
Aplikasi
Penggerak slewing Hangtuo digunakan dalam:
Sistem pelacakan surya sumbu tunggal miring
Sistem pelacakan panel surya sumbu ganda
Pembangkit listrik fotovoltaik
Mesin pelabuhan dan pertambangan
Peralatan pengelasan dan konstruksi
Kendaraan modular dan sistem penentuan posisi
Sistem tenaga angin kecil
Sistem pelacakan piringan satelit dan antena
Robot dan peralatan otomatisasi industri
Mengapa Desainer Pelacak Surya Memilih Seri VE
Torsi output kuat untuk pelacakan surya berkelanjutan
Kapasitas penahan dan beban miring tinggi
Output pengunci mandiri untuk ketahanan angin yang ditingkatkan
Enklosur IP66 untuk perlindungan debu dan air
Konstruksi terintegrasi, perawatan rendah
Rentang suhu operasi luas
Berbagai model dan rasio reduksi
Kompatibilitas sistem motor dan kontrol
Dukungan Aplikasi
Changzhou Hangtuo menyediakan dukungan desain dan manufaktur penggerak slewing mulai dari pemilihan awal hingga produksi dan implementasi. Tim teknik kami dapat mengoptimalkan konfigurasi bantalan dan gearbox sesuai dengan ukuran panel, sudut pelacakan, beban angin, medan, jenis motor, dan siklus operasi.
Hubungi Kami
Beri tahu kami dimensi panel surya Anda, metode pelacakan, kondisi angin, suhu operasi, dan konfigurasi motor yang diperlukan. Kami akan membantu Anda memilih penggerak slewing 9 inci yang sesuai atau model seri VE lainnya untuk proyek pelacakan surya sumbu tunggal Anda.
Seri VE dapat dicocokkan dengan motor hidrolik, listrik, servo, atau stepper sesuai dengan sistem kontrol pelacakan, catu daya, dan konfigurasi proyek.
