Detail produk:
|
| Bahan: | 42CrMo, QT | Model: | sumbu ganda 3 inci |
|---|---|---|---|
| merek dagang: | Disesuaikan | SIKLUS: | 30 tahun |
| Aplikasi: | Sistem Pelacakan Surya Sumbu Ganda | Layanan OEM: | Tersedia |
| Dukungan teknis: | 24 jam | Waktu memimpin: | 3~45 hari |
| Menyoroti: | Drive Slewing Worm Gear Terbungkus,Worm Gear Slewing Drive 3 Inci,Drive Slewing Terbungkus Untuk Sistem Pelacakan Surya |
||

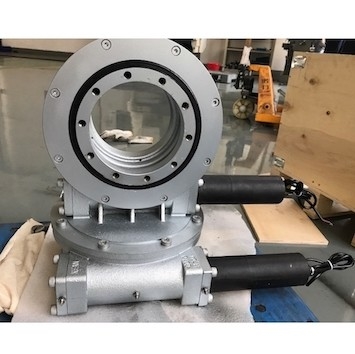

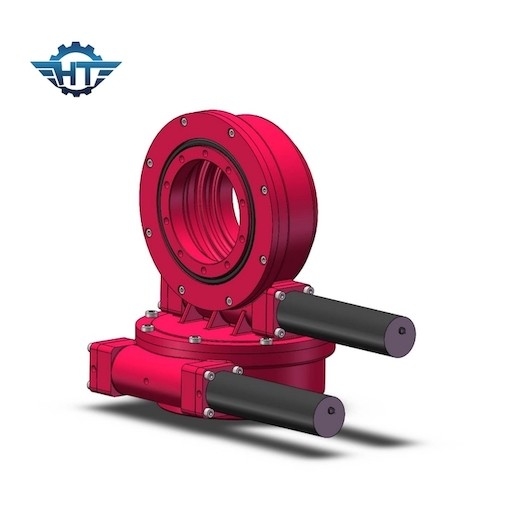

SDE1 Enveloped Worm Gear Slewing Drive Gearbox Dual Axis Solar Tracking System
Deskripsi Penggerak Slewing Worm Gear Terselubung
Untuk penggerak slewing, ada sepuluh ukuran berbeda yang tersedia dari 3 inci hingga 25 inci dengan lebih dari 60 model termasuk sumbu ganda, sumbu tunggal untuk memenuhi persyaratan pelacakan reguler dan presisi dalam sistem PV seperti sistem pelacakan miring, sistem pelacakan tunggal datar, sumbu ganda sistem pelacakan surya, bidang pelacakan CPV dan tenaga panas matahari (CSP).
Mekanisme penguncian, penggerak slewing memiliki fungsi yang sangat penting, yaitu mekanisme penguncian, struktur deselerasi cacing turbin, membuat penggerak slewing dengan fungsi penguncian sendiri, ketika rasio reduksinya mencapai rasio tertentu, hampir bisa Ini benar-benar melindungi dampak sebaliknya dari mekanisme yang bergerak pada motor, dan bahkan sepenuhnya mengunci pergerakan seluruh mekanisme.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
T&J
Bagaimana memilih ukuran drive slewing yang tepat?
Memilih ukuran drive slewing yang tepat untuk menghindari tidak hanya kinerja yang kurang atau kelebihan kinerja yang memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. output toque yang dibutuhkan.Jika Anda tidak memiliki gagasan yang jelas tentang data itu, cukup beri tahu kami bebannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah drive yang kami rekomendasikan dapat menanggung beban maksimal ketika datang angin besar.
4. kecepatan output yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti reaksi balik, permintaan kelas IP, dll
