Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | 9 inci |
|---|---|---|---|
| SIKLUS: | 30 tahun | presisi: | 0,15 derajat |
| Sopir: | Motor Listrik | Warna: | seperti yang diminta |
| Pengiriman: | melalui laut, udara, ekspres, kereta api | Kemasan: | Kasus kayu lapis |
| Menyoroti: | Jam Pasir Worm Solar Tracker Slew Drive,Linkage Horisontal Solar Tracker Slew Drive,Hourglass Worm Slewing Drive Single Axis |
||

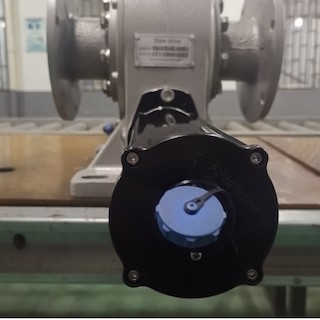

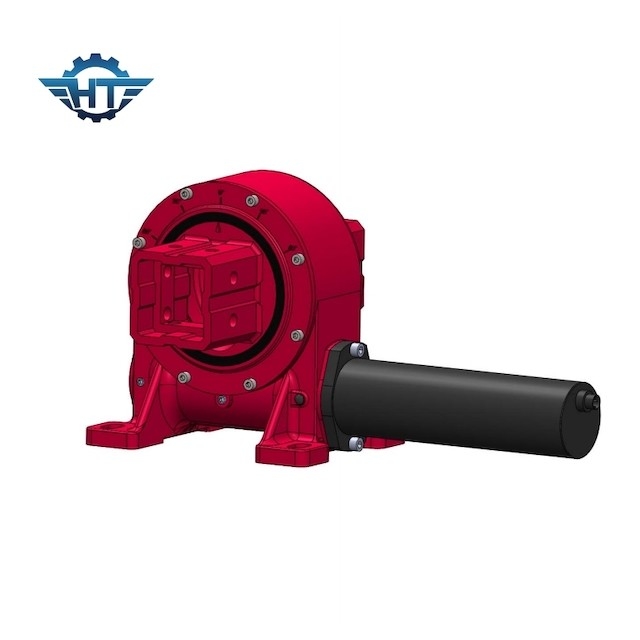

VE9 Solar Hourglass Worm Gear Untuk Sistem Pelacakan Sumbu Horizontal Tautan Tunggal
Deskripsi Jam Pasir Worm Gear Slew Drive
Drive slewing VE9 jam pasir juga disebut drive slewing sumbu tunggal vertikal.Ini adalah drive vertikal tertutup sepenuhnya yang tidak memerlukan komponen lain untuk pemasangan.Ini dapat dengan mudah dipasang di pelat hanya dengan empat baut.Ini paling sering digunakan di tengah pelacak surya sumbu tunggal untuk menahan susunan surya kokoh dalam badai angin kencang tanpa putus.Itu juga dapat dipasang di kedua sisi sistem pelacakan surya sumbu tunggal.Penggerak slewing kami menggunakan teknologi cacing jam pasir akan menawarkan tingkat kekuatan dan daya terbesar sehingga meningkatkan masa pakai di lapangan dan mengurangi waktu henti.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Sistem pelacakan sumbu tunggal miring
Dibandingkan dengan sistem pelacakan sumbu tunggal datar, sistem pelacakan sumbu tunggal miring memiliki sudut kemiringan tertentu antara sumbu rotasi dan bidang horizontal, yang memiliki keunggulan tertentu dalam penerimaan radiasi di daerah lintang yang lebih tinggi.
