Detail produk:
|
| Perbandingan: | 61 Ke 1 Gearbox | Bahan: | 50Mn, 42CrMo |
|---|---|---|---|
| Fitur: | Mekanisme Penguncian Gigi | sertifikat: | ISO9001, CE |
| Pengemudi: | 12/24VDC | Pemeliharaan: | Setiap 5 tahun |
| Warna: | seperti yang diminta | Asal usul: | Changzhou, Cina |
| Menyoroti: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

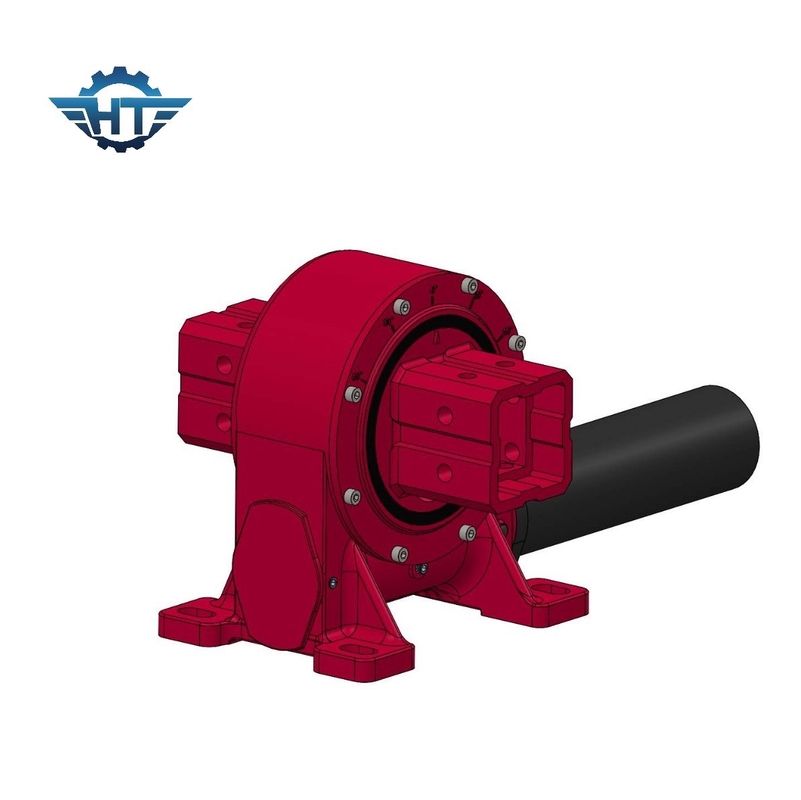

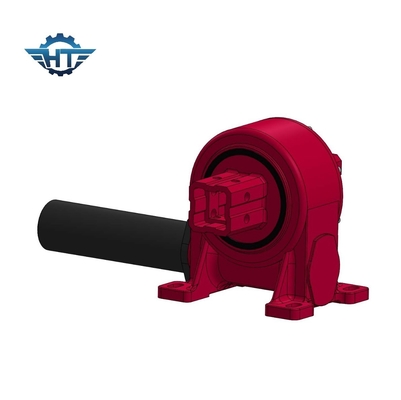

Solar Tracker Slew Drive Untuk Single Axis Solar Panel Tracking System
Kotak Gear Worm KompakDeskripsi
Pengiriman yang dapat diandalkan sebagian besar pesanan dikirim dalam 15 hari atau kurang, untuk musim sibuk, dalam 30 hari
Dukungan Teknis
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
Operasi dan pemeliharaan-operasi dan pemeliharaan mudah dan menurunkan biaya Anda
VE9 Worm Gear Sets Data Sheet
| Model | Rasio | Nominal output torsi ((N.m) | Torsi miring ((N.m) | Torsi tahan ((N.m) | Beban Aksial ((kN) | Beban Radial ((kN) | Efisiensi | Mengunci sendiri | Berat ((kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ya. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ya. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ya. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ya. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ya. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ya. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ya. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ya. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ya. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ya. | 251 |
Pemasangan
1. Persiapan
1.1 Periksa drive mati untuk kerusakan fisik.
1.2 Permukaan pendukung yang bersih
2. Mounting Bolts
Sebagai produsen gearbox, kami tidak memasok, menjamin atau merekomendasikan pengikat pemasangan yang digunakan.
Ukuran, jumlah dan kualitas yang ditentukan harus digunakan.
Rasio genggaman (panjang genggaman terhadap diameter baut) harus diamati, dari minimum ≥1,5 hingga maksimum ≤2.
Bolt dengan poros berujung sepenuhnya tidak boleh diizinkan.
Fungsi drive slew, umur, dan daya tahan koneksi baut terpengaruh jika tidak sesuai.
Gunakan mesin pencetak datar dengan ukuran dan kekuatan yang sesuai. Pilih torsi pengetatan agar tekanan antarmuka yang diizinkan tidak melebihi.
Bolt pemasangan dalam kasus normal cukup aman dengan pra-pengisian yang benar.
Catatan: Penggunaan cincin split, split washer, dll tidak diizinkan.
Torsi pengetatan dan prabeban awal untuk baut pemasangan.
|
Torsi pengetatan |
Dimensi Bolt yang dipasang |
|||||
| Kelas |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Kelas 8.8 | 10.2 N.M. | 24.7 N.M. | 49 N.M | 85.5 N.M. | 212.2 N.M. | 414 N.M |
| Kelas 10.9 | 14.3 N.M. | 34.8 N.M. | 68.9 N.M. | 120.2 N.M. | 298.4 N.M. | 582.1 N.M. |
| Kelas 12.9 | 17.2 N.M. | 41.7 N.M. | 82.7 N.M. | 144.2 N.M. | 358.1 N.M. |
689.5 N.M. |
