Detail produk:
|
| Bahan Perlengkapan Cacing: | 50Mn, 42CrMo | Perbandingan gigi: | 61:1 |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Surya Sumbu Tunggal | Tempat asal: | Changzhou, Cina |
| Pengemudi: | 24V DC Planetary Motor | sertifikat: | ISO9001, CE |
| Pemasangan: | Vertikal/Horizontal | Pemeliharaan: | internal 5 tahun |
| Menyoroti: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

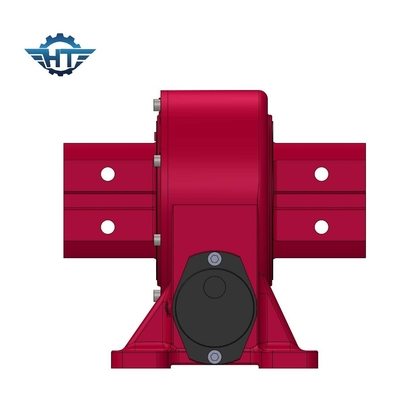

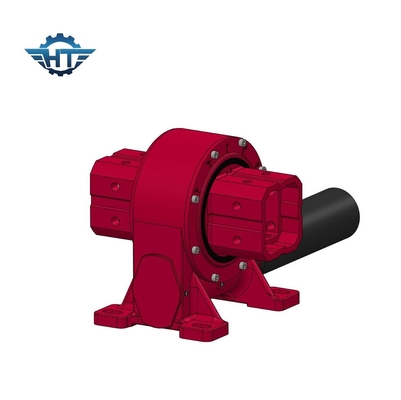

61 Untuk 1 Rasio Gear Untuk Worm Gear Slewing Drive Single Axis Solar Tracking System
Keuntungan Produk Gerbang Worm Slewing Drive
1Kami menggunakan segel minyak kerangka untuk menghindari kebocoran minyak secara efisien
2Dimensi pemasangan drive berputar kami dirancang untuk sesuai dengan banyak aplikasi.
3. Perbaikan mudah, internal 5 tahun untuk energi surya menggunakan
4Mengadopsi struktur gear cacing amplop ganda yang memiliki adhesi yang kuat dan torsi momen
5. Hard stop di dalam drive berputar dalam kasus multifungsi dari sistem kontrol perangkat lunak
Parameter Perlengkapan Cacing Membungkus SLewing Drive
| Model | Rasio | Torsi output nominal | Torsi miring | Beban Aksial | Beban Radial | Torsi tahan | Efisiensi | Keakuratan | Mengunci sendiri | Berat badan |
| N.m | N.m | kN | kN | N.m | tingkat | Ya. | kg | |||
| 3 " | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | Ya. | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | Ya. | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | Ya. | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | Ya. | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | Ya. | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | Ya. | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | Ya. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | Ya. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | Ya. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | Ya. | 244 kg |
Fitur
1. Rotasi ± 60 derajat, berhenti keras di dalam
2. Koneksi motor penggerak dari sisi kiri atau kanan
3. Selama instalasi, tidak perlu untuk menyesuaikan celah gigi, strukturnya memastikan kontak multi-gigi
4Grease telah diisi sebelum pabrik
4. instalasi sederhana dan perawatan rendah, internal 5 tahun
5. Penggunaan ruang yang rasional
6Gearnya mengunci sendiri.
7. Metode yang mudah dan lancar untuk memulai dan berhenti
8. torsi momentum tinggi, cocok untuk instalasi vertikal
Aplikasi
Drive cacing telah terbukti efektif di banyak mesin dan peralatan, dalam berbagai aplikasi dan berbagai kondisi operasi, seperti: konstruksi dan platform perakitan,penempatan kokpit dalam mesin hutan, peralatan penanganan bahan, posisi sistem surya, kontrol superstruktur dan aplikasi operasional mesin konstruksi, crane industri dan sebagainya.
