Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | Gigi Cacing 7 Inci |
|---|---|---|---|
| Perbandingan gigi: | 31:1 | Efisiensi: | 40% |
| Tepat: | <0,1 derajat | Pengemudi: | Listrik/Hidraulik/Servo |
| Warna: | Perak Abu-abu | Tempat Asal: | Changzhou, Cina |
| Menyoroti: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

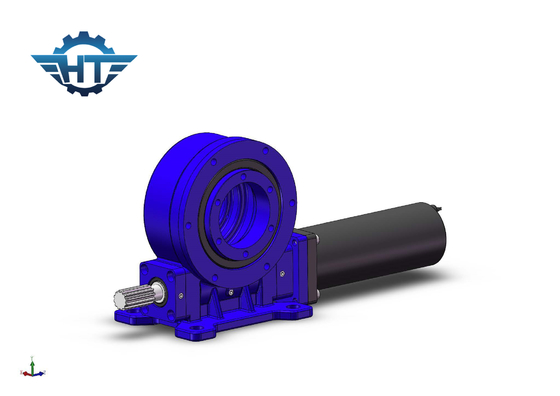

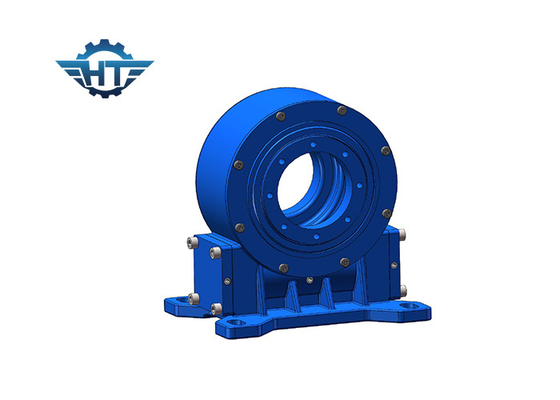

7 Inch Hourglass Worm Zero Backlash Slew Drive Untuk Parabolic Trough Solar Power Station
Zero Backlash Worm Gear Slewing Drive Deskripsi
Zero backlash worm gear spin drive terutama digunakan dalam aplikasi CSP seperti parabola atau palung,Ini adalah jenis sistem kondensor panas yang dapat menyerap panas ke bahan kimia tertentu dan mentransfer panas ke listrik.
Nama produk: VE7
Kecepatan output normal: 0.03RPM
Torsi output normal: 7320 N.m
Torsi output maksimum: 10980 N.m.
Moment tilt Torsi: 8 kN.m
Torsi tahan: 39 kN.m
Beban aksial statis: 30 kN
Beban radial statis: 100 kN
Rasio Giring Drive: 51:1
Kebersihan reaksi balik: <= 0,15°
IP ((Kelas): 66
Efisiensi: 40%
Suhu: -40°C sampai +120°C
Data Kinerja Motor Reduktor
Tegangan nominal: 24 VDC
arus normal: < 7,5A
Kekuatan output: 126 W
Kecepatan output: 1,6 rpm
Torsi output: 359 N.m.
Torsi output maksimum: 538 N.m.
Kebisingan: < 65 dB
Keuntungan
1. Rotasi 360 derajat
2. Koneksi motor penggerak dari sisi kiri atau kanan,
3Selama pemasangan, tidak perlu menyesuaikan jarak bebas gigi; ini sudah ditetapkan oleh produsen sebelum pabrik
4. Pemasangan sederhana dan pemeliharaan rendah
5. Penggunaan ruang yang rasional
6. Gear adalah mengunci sendiri; oleh karena itu rem tidak diperlukan
7. Metode yang mudah dan lancar untuk memulai dan berhenti
8. Keakuratan tinggi
0 Reaksi Kembali Spesifikasi Gerbang Cacing Vertikal
| Model | Rasio | Torsi output nominal | Torsi miring | Beban Aksial | Beban Radial | Torsi tahan | Efisiensi | Keakuratan | Mengunci sendiri | Berat badan |
| N.m | N.m | kN | kN | N.m | tingkat | Ya, aku tahu. | kg | |||
| 3 " | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | Ya, aku tahu. | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | Ya, aku tahu. | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | Ya, aku tahu. | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | Ya, aku tahu. | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | Ya, aku tahu. | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | Ya, aku tahu. | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | Ya, aku tahu. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | Ya, aku tahu. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | Ya, aku tahu. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | Ya, aku tahu. | 244 kg |
Lingkup Aplikasi
Aplikasi khas termasuk pelacak surya, turbin angin, piring satelit dan radar, derek truk, lift pria, peralatan utilitas, aksesori peralatan hidrolik, peralatan alat minyak, pengendali ban,penggali s, dan lift mobil.
