Detail produk:
|
| Model: | VE7" | Perbandingan gigi: | 57:1 |
|---|---|---|---|
| Torsi keluaran terukur: | 1750Nm | Menahan Torsi: | 13200Nm |
| Torsi Miring: | 7000Nm | Perumahan Tertutup: | Ya, aku tahu. |
| Daya masukan: | AC/DC | Tegangan Masuk: | 24 V |
| Menyoroti: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker |
||

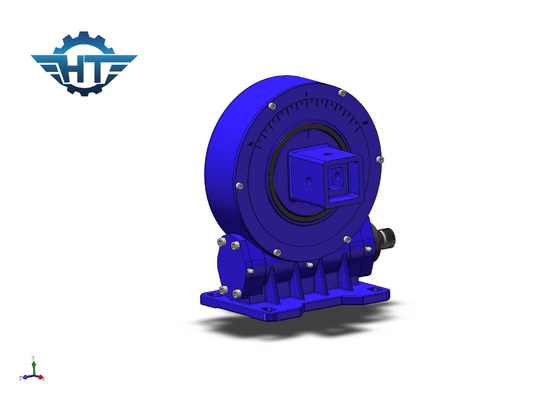

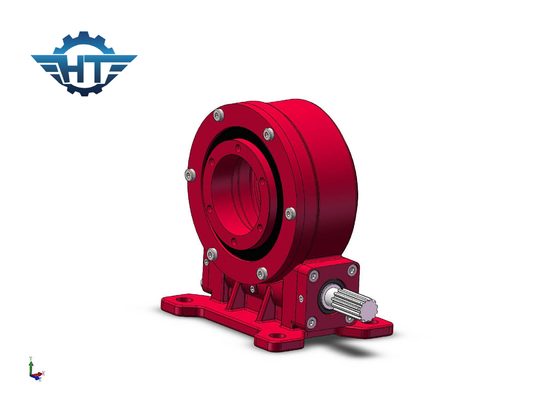

CE Vertikal Envelope Worm Gear Slew Drive Untuk Solar Tracker
Envelope Worm Gear Slew Drive Deskripsi
Karena komponen inti perangkat penggerak mengadopsi bantalan berputar, ia dapat secara bersamaan menanggung efek gaya aksial, gaya radial dan momen miring.Dibandingkan dengan produk rotary tradisional, memiliki karakteristik instalasi sederhana, pemeliharaan yang mudah, dan menghemat ruang instalasi secara lebih besar.
Data Teknis VE Slewing Drive
| Model | Rasio | Torsi output nominal (N.m) | Torsi miring (N.m) | Torsi tahan (N.m) | beban aksial (kN) | Beban radial (kN) | Efisiensi | Keakuratan (%) | Mengunci sendiri | Berat (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Ya, aku tahu. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Ya, aku tahu. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Ya, aku tahu. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Ya, aku tahu. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Ya, aku tahu. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Ya, aku tahu. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Ya, aku tahu. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Ya, aku tahu. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Ya, aku tahu. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Ya, aku tahu. | 251 |
Keuntungan
1. torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. 360 derajat atau +60 ~ 60 rentang putaran, atau sebagai permintaan pelanggan
3. mengelilingi drive cacing di dalam
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian diri
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
Glosarium Parameter Kunci
Torsi momen miring:Torsi ini adalah beban gravitasi dikalikan dengan jarak antara posisi beban dan pusat bantalan berputar.Penggerak putar akan terbalik.
Beban radial:Beban vertikal ke sumbu bantalan berputar
Beban sumbu:Beban sejajar dengan sumbu bantalan putar
Torsi tahan:Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagian tidak rusak,Torsi maksimum yang dicapai disebut torsi tahan, itu juga dilihat sebagai torsi rusak.
Mengunci sendiri:Hanya ketika ada beban, drive berputar tidak dapat berputar mundur dan karenanya disebut mengunci diri.
