Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | VE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Torsi output nominal maksimum: | 5060 Nm |
| Menahan Torsi: | 40.000 Nm | Torsi Miring: | 5,000 Nm |
| Efisiensi: | 40% | Warna Standar: | RAL 9006 |
| Menyoroti: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||

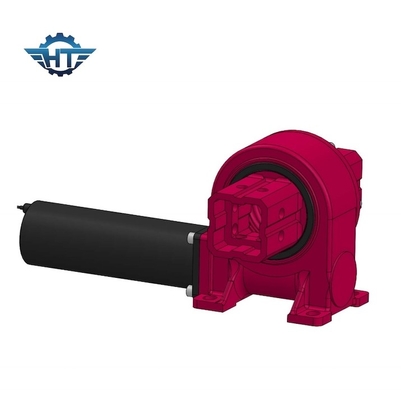

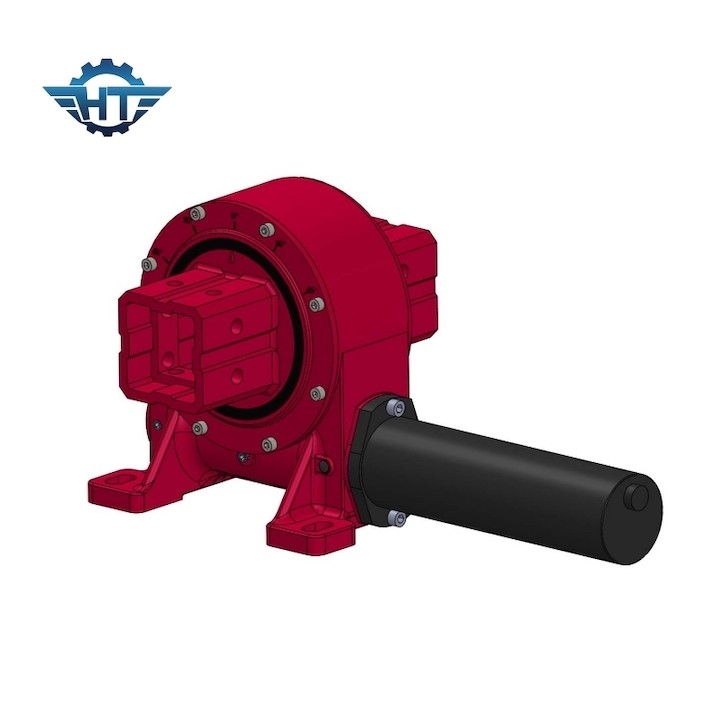

CE Vertikal Envelope Slew Drive Worm Gearbox Motor Solar Tracker
Deskripsi Pemancar Girasi Cacing Custom
Drive berputar kami dapat secara bersamaan menanggung efek dari gaya aksial, gaya radial dan moment miring, karena komponen inti dari drive berputar mengadopsi amplop wrom dan kontak multi gigi.Dibandingkan dengan produk berputar tradisional, produk kami memiliki karakteristik pemasangan sederhana, pemeliharaan yang mudah, dan menghemat ruang pemasangan secara lebih besar.
Data teknis dari VE Model Slewing Drive
| Model | Rasio | Torsi output nominal (N.m) | Torsi miring (N.m) | Torsi tahan (N.m) | beban aksial (kN) | Beban radial (kN) | Efisiensi | Keakuratan (%) | Mengunci sendiri | Berat (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Ya, aku tahu. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Ya, aku tahu. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Ya, aku tahu. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Ya, aku tahu. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Ya, aku tahu. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Ya, aku tahu. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Ya, aku tahu. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Ya, aku tahu. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Ya, aku tahu. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Ya, aku tahu. | 251 |
Keuntungan
1. torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. 360 derajat atau +60 ~ 60 derajat berputar rentang, atau sebagai permintaan pelanggan
3. mengelilingi drive cacing di dalam
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian diri
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
Glosarium Parameter Kunci
Torsi momen miring:Torsi ini adalah beban gravitasi dikalikan dengan jarak antara posisi beban dan pusat bantalan berputar.Penggerak putar akan terbalik.
Beban radial:Beban vertikal ke sumbu bantalan berputar
Beban sumbu:Beban sejajar dengan sumbu bantalan putar
Torsi tahan:Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagian tidak rusak,Torsi maksimum yang dicapai disebut torsi tahan, itu juga dilihat sebagai torsi rusak.
Mengunci sendiri:Hanya ketika ada beban, drive berputar tidak dapat berputar mundur dan karenanya disebut mengunci diri.
