Detail produk:
|
| Jenis: | Diselubungi | Aplikasi: | Mesin konstruksi |
|---|---|---|---|
| Pengemudi: | motor hidrolik | nilai IP: | IP66 |
| Warna: | seperti yang diminta | Efisiensi: | 40% |
| Model: | VE9 | Perbandingan: | 61:1 |
| Menyoroti: | slewing drive for solar tracking system,solar tracker drive |
||

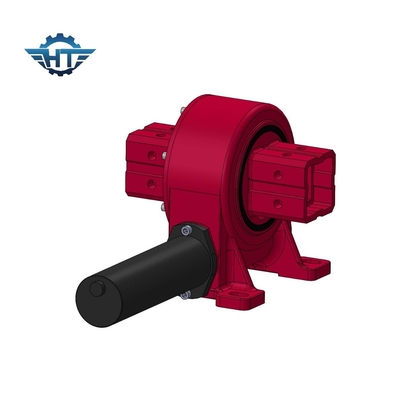

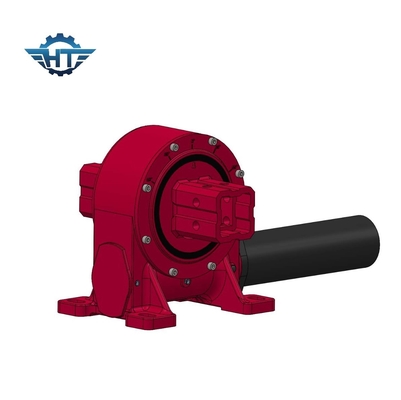

Vertial Worm Gear Slew Drive Dengan Worm Hourglass Untuk Linkage Single Axis Tracking System
Worm Gear Slew Drive Deskripsi
Desain vertikal adalah titik terang terbesar dari pendorong Hangtuo, desain vertikal terutama digunakan untuk sistem pelacak surya,struktur khusus menyederhanakan struktur kompleks dari sistem pelacakan surya sumbu tunggal, mengurangi biaya seluruh sistem, desain vertikal memainkan peran yang lebih kompetitif di pasar pelacak surya.
Data Teknis Penggerak Swing Seri VE
| Model | Rasio | Torsi output nominal (N.m) | Torsi miring (N.m) | Torsi tahan (N.m) | beban aksial (kN) | Beban radial (kN) | Efisiensi | Keakuratan (%) | Mengunci sendiri | Berat (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Ya, aku tahu. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Ya, aku tahu. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Ya, aku tahu. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Ya, aku tahu. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Ya, aku tahu. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Ya, aku tahu. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Ya, aku tahu. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Ya, aku tahu. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Ya, aku tahu. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Ya, aku tahu. | 251 |
| Model: | VE9 | Tempat Asal | Changzhou, Cina |
| Merek | HANGTUO | Jenis | Ditutup |
| Bahan | 42CrMo,50Mn | Torsi output | 7320 N.m |
| Torsi moment miring | 18300 N.m | Torsi tahan | 51000 N.m |
| Peringkat Aksial Statik | 90 KN | Rating Radial Statik | 160 KN |
| Peringkat Aksial Dinamis | 45 KN | Rating Radial Dinamis | 80 KN |
| Rasio Gir | 61:1 | Efisiensi | 40% |
Aplikasi
Aplikasi pendorong berputar yang paling umum untuk pendorong berputar dua sumbu adalah pelacak surya dua sumbu, seperti heliostat dan fotovoltaik terkonsentrasi (CPV), dan piring satelit atau radar.Aplikasi lain termasuk lift mobil, posisi lengan robot, dan peralatan panggung.
Spesifikasi SDE Posisi Posisi Dua Poros
Fitur
1Desain tertutup vertikal dengan output tunggal atau ganda.
2Menggunakan peralatan cacing jam pasir, kontak multi-gigi, mentransfer torsi tinggi untuk menahan beban yang lebih besar.
Aplikasi
Ada banyak aplikasi di mana drive putar dapat digunakan, terutama karena sangat cocok untuk aplikasi yang membutuhkan beban untuk mempertahankan daya dan torsi rotasi.
Aplikasi pendorong ayunan yang khas meliputi, namun tidak terbatas pada:
1.Solar pelacak
2Turbin Angin
3.Pengangkat pria
4Mesin hidraulik
5. Telehandler
6- Excavator.
7- Angkat.
8. Crane
9Peralatan pengeboran
10. Peralatan militer
