Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | VE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Torsi keluaran terukur: | 1750Nm |
| Menahan Torsi: | 13200Nm | Torsi Miring: | 7000Nm |
| Efisiensi: | 40% | Warna Standar: | RAL 9006 |
| Menyoroti: | slew drive motor,worm gear slew drive |
||

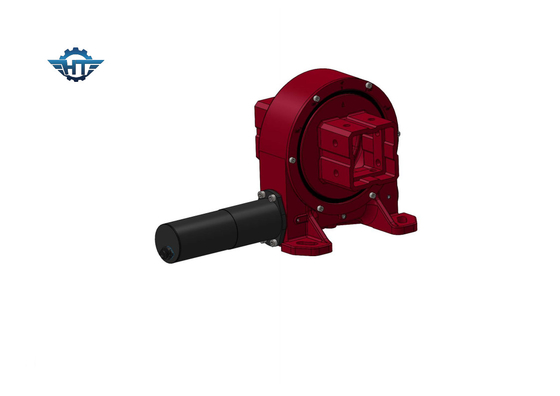

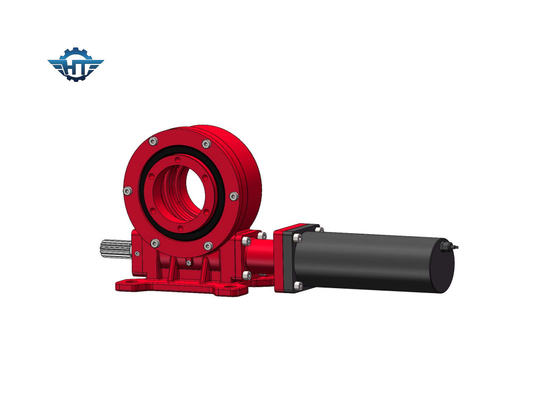

CE dan ISO VE7 Slew Drive Gearbox, Vertikal Envelope Worm Gear Slew Drive Untuk Pelacak
Vertikal Single Axis Worm Gear Slew Drive Deskripsi
Penggerak berputar memiliki fitur penguncian otomatis terbalik karena penggerak gir cacing dengan karakteristik penguncian otomatis terbalik.Fitur ini sangat meningkatkan stabilitas operasi tuan rumah dan faktor keselamatanDibandingkan dengan produk yang berputar tradisional, gearbox drive berputar mudah dipasang, mudah dirawat, dan menghemat ruang instalasi yang cukup.
Data Teknis VE Slewing Drive
| Model | Rasio | Torsi output nominal (N.m) | Torsi miring (N.m) | Torsi tahan (N.m) | beban aksial (kN) | Beban radial (kN) | Efisiensi | Keakuratan (%) | Mengunci sendiri | Berat (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Ya, aku tahu. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Ya, aku tahu. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Ya, aku tahu. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Ya, aku tahu. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Ya, aku tahu. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Ya, aku tahu. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Ya, aku tahu. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Ya, aku tahu. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Ya, aku tahu. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Ya, aku tahu. | 251 |
Keuntungan
1. torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. 360 derajat berputar rentang
3. mengelilingi drive cacing di dalam
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian diri
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
Glosarium Parameter Kunci
Torsi momen miring:Torsi ini adalah beban gravitasi dikalikan dengan jarak antara posisi beban dan pusat bantalan berputar.Penggerak putar akan terbalik.
Beban radial:Beban vertikal ke sumbu bantalan berputar
Beban sumbu:Beban sejajar dengan sumbu bantalan putar
Torsi tahan:Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagian tidak rusak,Torsi maksimum yang dicapai disebut torsi tahan, itu juga dilihat sebagai torsi rusak.
Mengunci sendiri:Hanya ketika ada beban, drive berputar tidak dapat berputar mundur dan karenanya disebut mengunci diri.
