Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | VE9" |
|---|---|---|---|
| Perbandingan gigi: | 61: 1 | Aplikasi: | Sistem Pelacakan Sumbu Tunggal Horisontal |
| Fitur: | Rumah tertutup IP66 | gigi cacing: | Amplop ganda |
| Efisiensi: | 40% | Warna standar: | RAL 9006 |
| Menyoroti: | VE9 Solar Tracker Slew Drive,24V Motor Solar Tracker Slew Drive,24V Motor Slew Drive |
||

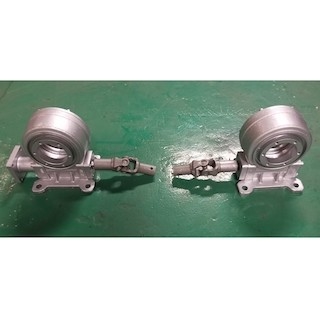

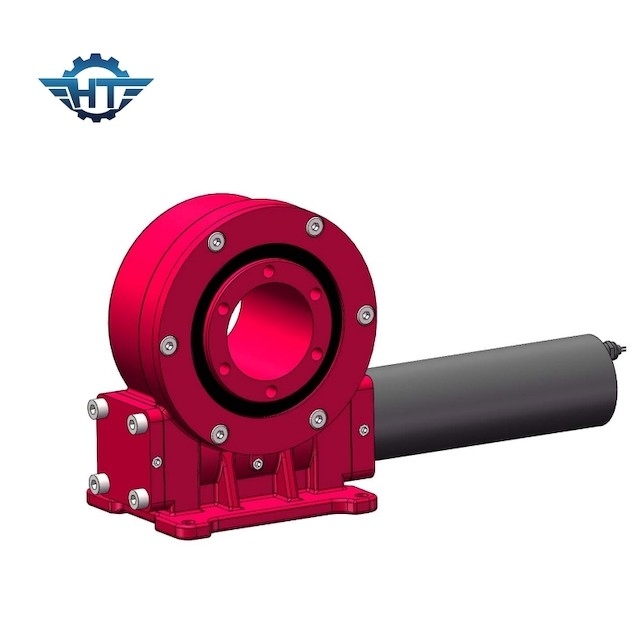

VE9 Slew Drive Gearbox Dengan Motor 24V Untuk Sistem Pelacakan Sumbu Tunggal Horisontal
Deskripsi Gearbox Slew Drive VE9
Model VE adalah solusi penggerak slewing roda gigi tertutup yang kuat yang dilengkapi untuk aplikasi siklus tugas tinggi, kecepatan rendah (<1 RPM).Aplikasinya adalah energi matahari.
Pada tahap awal pengembangan fotovoltaik, penyangga fotovoltaik adalah semua struktur tetap, yang strukturnya relatif sederhana dan biayanya rendah.Dengan pembatalan subsidi, akses yang terjangkau ke Internet, dan meningkatnya permintaan untuk profitabilitas dan efisiensi pembangkit listrik, braket pelacakan menggunakan drive slewing juga mendapat lebih banyak perhatian dari pasar.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Keuntungan Penggerak Slewing VE9
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Berhenti keras di dalam jika mulfungsi sistem kontrol perangkat lunak
3. Membungkus drive worm di dalam
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian sendiri
Aplikasi
Sistem pelacakan sumbu tunggal
Sistem pelacakan sumbu tunggal mencakup sumbu tunggal datar dan sumbu tunggal miring.
