Detail produk:
|
| Model: | 7 inci | Perbandingan gigi: | 57:1 |
|---|---|---|---|
| Efisiensi: | 40% | Jenis: | Sumbu Ganda |
| Aplikasi: | Pelacak Surya | LAYANAN OEM: | Tersedia |
| Tempat Asal: | Changzhou, Cina | Pengemudi: | 24VDC |
| Menyoroti: | solar tracker drive,slewing gear |
||

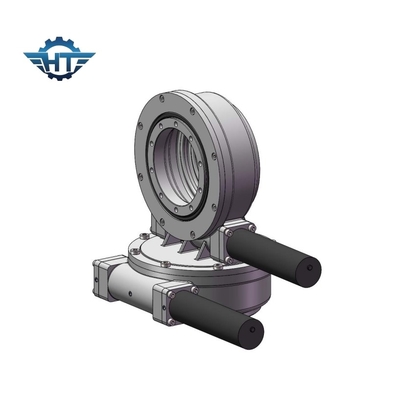

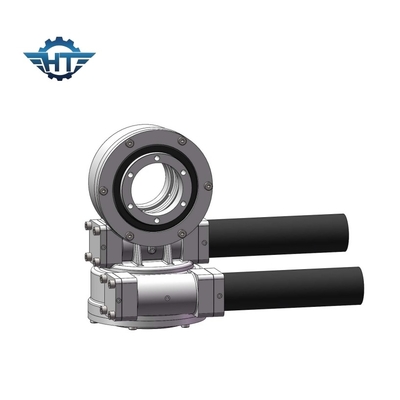

Sde7 Dual Worm Gear Solar Slew Drive Dengan 24 Vdc Planetary Gear Motor Untuk Pelacak
Gerakan Worm Solar Slew DriveDeskripsi
Penggerak berputar adalah gearbox yang dapat dengan aman menahan beban radial dan aksial, serta mengirimkan torsi untuk berputar.Penggerak putar dibuat dengan pembuatan gigi, bantalan, segel, rumah, motor dan komponen tambahan lainnya dan merakitnya menjadi satu gearbox.
Slewing drive banyak digunakan dalam trailer modular, derek, peralatan tangkap kayu, platform kerja udara, sistem solartracking, sistem tenaga angin, dll.
Swing drive cocok untuk daerah garis lintang tinggi dan efisiensi pembangkit listrik akan meningkat lebih dari 35%, yang secara signifikan meningkatkan efisiensi sistem pembangkit listrik tenaga surya.
Untuk sistem pelacakan surya satu sumbu horizontal, poros utama panel surya akan menyesuaikan sudut untuk melacak sudut deklinasi dengan tepat.Jenis ini drive berputar hanya diterapkan untuk daerah garis lintang rendah.
Dengan mengadopsi bantalan berputar sebagai komponen utamanya, drive berputar dapat menanggung gaya aksial, gaya radial dan moment miring secara bersamaan.
Sistem pelacakan surya terbagi menjadi sistem pelacakan surya satu sumbu horizontal, pelacakan tunggal sumbu miring dan sistem pelacakan surya dua sumbu.
Penggerak berputar yang digunakan dalam sistem pelacakan surya terutama beraksi tunggal (seri SE), beraksi ganda (seri SDE) dan tipe vertikal (seri VE).,SE9; SDE3, SDE7, VE7, VE9.
Bagaimana memilih ukuran yang tepat dari drive berputar?
Memilih ukuran yang tepat dari drive berputar untuk menghindari dari tidak hanya kurangnya kinerja atau kelebihan kinerja adalah memainkan peran penting dalam mencapai solusi yang hemat biaya.
Silahkan berikan kami informasi berikut untuk memilih drive putar yang cocok:
1. permohonan
2Jika Anda tidak memiliki gagasan yang jelas dari data itu, hanya memberitahu kami beban, misalnya, berat panel dan bracket pemasangan pada drive berputar kami.
3. ukuran beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah drive kami direkomendasikan bisa menahan beban maksimum ketika datang angin besar.
4. kecepatan output yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang tepat untuk Anda.
5. informasi lain seperti reaksi negatif, permintaan kelas IP dll
Data teknis dari SDE Slew Drive.
| Model | Rasio | Nominal output torsi ((N.m) | Torsi miring ((N.m) | Torsi tahan ((N.m) | Beban Aksial ((kN) | Beban Radial ((kN) | Efisiensi | Keakuratan (%) | Mengunci sendiri | Berat (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Ya. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Ya. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Ya. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Ya. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Ya. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Ya. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Ya. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Ya. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Ya. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Ya. | 251 |
