Detail produk:
|
| Model: | 9 inci | Perbandingan gigi: | 61:1 |
|---|---|---|---|
| Efisiensi: | 40% | Jenis: | Horisontal |
| Aplikasi: | Pembangkit Tenaga Surya | LAYANAN OEM: | Tersedia |
| Tempat Asal: | Changzhou, Cina | Pengemudi: | Motor 24vdc |
| Menyoroti: | hydraulic slew motor,slewing gear |
||

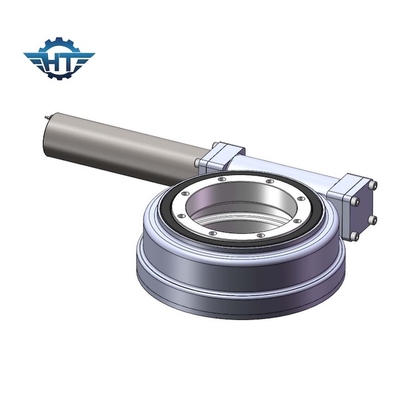

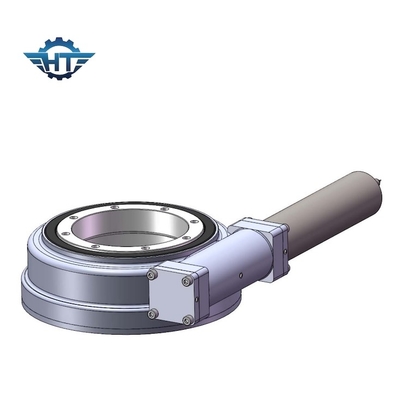

Pelacakan Sun Solar Slew Drive Dengan Pengecatan Serbuk Plastik Kelas IP66 Untuk Pembangkit Listrik Tenaga Surya
Keterangan
Ada banyak jenis slew drive, yang dapat dipilih dengan mempertimbangkan faktor-faktor berikut.
1. Kapasitas beban, arah dan properti: Penggerak slew cocok untuk menahan beban ringan, dan bantalan rol cocok untuk beban berat dan beban benturan.Ketika bantalan gelinding dikenakan beban aksial murni, bantalan dorong umumnya dipilih, dan ketika bantalan gelinding dikenakan beban radial murni, bantalan bola dalam alur atau bantalan rol silinder pendek umumnya dipilih, dan ketika perangkat putar terkena beban radial murni, ada juga beban aksial kecil, Anda dapat memilih bantalan bola dalam alur, bantalan bola kontak sudut, bantalan rol tirus dan bola tengah atau bantalan rol tengah.Ketika beban aksial besar, sudut kontak bantalan bola kontak sudut dan bantalan rol tirus dapat dipilih, atau penggunaan bantalan sentripetal dan bantalan dorong digabungkan, yang sangat cocok untuk beban aksial yang sangat tinggi atau persyaratan khusus dengan aksial besar kekakuan.
2. Kecepatan yang diizinkan: Untuk jenis penggerak slew drive yang berbeda, secara umum, bantalan dengan gesekan kecil dan kapasitas pemanasan rendah cocok untuk kecepatan tinggi.Desain harus mengupayakan agar bantalan rol putar dapat bekerja dalam kondisi di bawah kecepatan putaran utamanya.
3. Kekakuan: Ketika bantalan unit penggerak slew menanggung beban, cincin bantalan dan tempat kontak dari badan penggulung akan menghasilkan deformasi elastis, jumlah deformasi sebanding dengan beban, dan rasionya menentukan ukuran kekakuan bantalan.Kekakuan bantalan umumnya dapat ditingkatkan dengan mengencangkan bantalan terlebih dahulu.Selain itu, dalam desain penyangga bantalan, mempertimbangkan kombinasi dan susunan bantalan juga dapat meningkatkan kekakuan penyangga bantalan.
4. Performa penyetelan dan kesalahan pemasangan: Setelah bantalan dimuat ke posisi kerja, pemasangan dan pemosisian yang buruk akan disebabkan oleh kesalahan pembuatan.Pada saat ini, karena pemancingan poros dan ekspansi termal dan alasan lainnya, bantalan menanggung terlalu banyak beban, menyebabkan kerusakan dini.Bantalan pemusatan otomatis dapat mengatasi cacat yang disebabkan oleh kesalahan pemasangan sendiri dan oleh karena itu cocok untuk penggunaan tersebut.
5. Instalasi dan pembongkaran drive slew: bantalan rol tirus, bantalan rol dan bantalan rol tirus, dll., Termasuk cincin dalam dan luar dapat dipisahkan jenis bantalan (yaitu, disebut bantalan terpisah), mudah dipasang dan dibongkar .
Parameter Seri SE
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ya | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Ya | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ya | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ya | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Ya | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ya | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Ya | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Ya | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Ya | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ya | 204 |
