Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Nomor model: | SE14 |
|---|---|---|---|
| Jenis: | cacing dan wormwheel | Seumur hidup: | 30 tahun |
| OEM: | Tersedia | Aplikasi: | Pembangkit Listrik Terkonsentrasi |
| Perbandingan: | 85: 1 | Perumahan tertutup: | Ya |
| Menyoroti: | slewing ring drive,small slew drive |
||

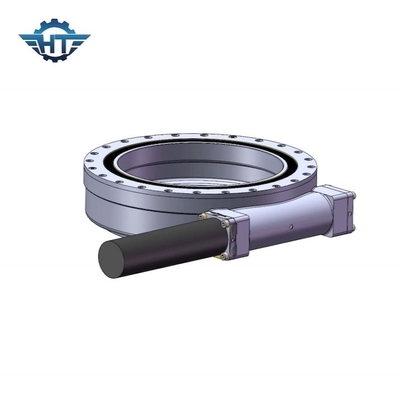

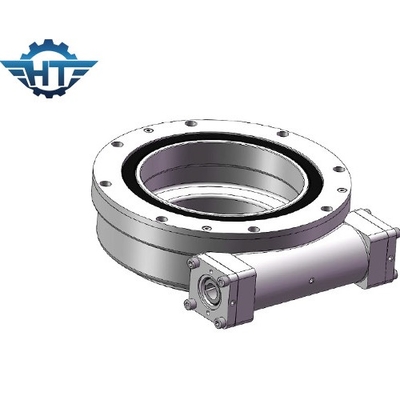

Single Axis 14 Inch Self Locking Slew Drive Gearbox Dengan Motor Stepper Untuk Pembangkit Listrik Terkonsentrasi
Self Locking Slew Drive Deskripsi
Aplikasi penggerak slewing yang paling umum untuk penggerak slewing sumbu tunggal adalah sistem pelacakan surya sumbu tunggal horizontal.Single axis tracking system adalah sejenis unit daya yang dapat menjaga panel surya menghadap matahari dari timur ke barat dan membuat cahaya matahari menyinari panel surya secara vertikal saat bergerak.Drive slewing sumbu tunggal dapat meningkatkan presisi pelacakan dan efisiensi pembangkit listrik yang berarti drive slew sumbu tunggal mampu menciptakan solusi yang efisien dan andal dalam satu drive.Slew drive sumbu tunggal untuk PV dapat dipasang secara vertikal.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Karakteristik & Keuntungan
1. Presisi tinggi untuk membiarkan sistem pelacakan otomatis sepenuhnya dengan cara presisi yang lebih tinggi
2. Untuk mencapai output daya sekitar 45% lebih banyak daripada sistem pemasangan tetap
3. Instalasi dan penanganan yang mudah
4. perawatan mudah
Area Aplikasi
Penggerak slewing sempurna untuk situasi yang membutuhkan torsi penahan beban dan rotasi dari gearbox yang sama.Aplikasi yang umum termasuk pelacak surya, turbin angin, antena satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
Bagaimana memilih ukuran drive slewing yang tepat?
Memilih ukuran drive slewing yang tepat untuk menghindari tidak hanya kinerja yang kurang atau kelebihan kinerja yang memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. output toque yang dibutuhkan.Jika Anda tidak memiliki gagasan yang jelas tentang data itu, cukup beri tahu kami bebannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah drive yang kami rekomendasikan dapat menanggung beban maksimal ketika datang angin besar.
4. kecepatan output yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti reaksi balik, permintaan kelas IP, dll
