Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | VE9 |
|---|---|---|---|
| Perbandingan gigi: | 61: 1 | Nilai Torsi Keluaran: | 7320 Nm |
| Memegang Torsi: | 55000 Nm | Torsi Miring: | 16300 Nm |
| Efisiensi: | 40% | Aplikasi: | Sistem Pelacakan PV |
| Menyoroti: | hydraulic slew motor,slewing gear |
||

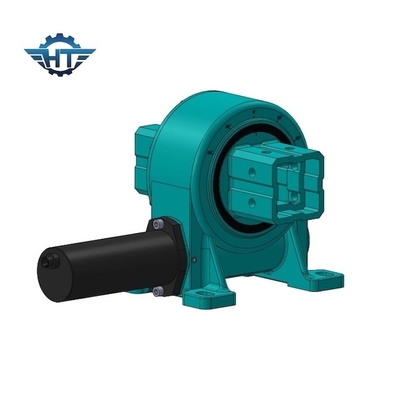

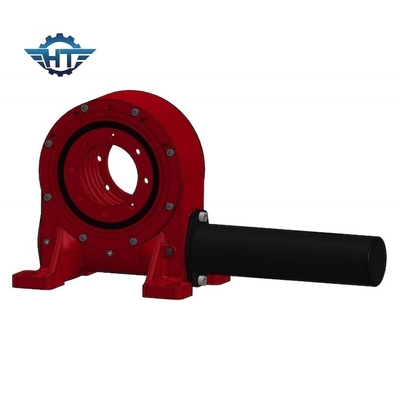

110mm Square Output VE9 Solar Slew Drive, Mudah Dipasang Dan Pemeliharaan Untuk Sistem Pelacakan PV
Output Persegi VE9 Solar Slew Drive Deskripsi
Drive slewing roda gigi cacing adalah solusi yang paling hemat biaya dan optimal untuk pelacak PV sumbu tunggal.Mereka dirancang, diuji, dan dijamin akurasi dan kinerjanya untuk masa pakai lapangan selama 30 tahun.
Dibandingkan dengan pelacak PV tetap yang dapat menghasilkan tingkat energi tertinggi hanya ketika matahari berada pada sudut optimal ke panel, pelacak PV dapat langsung menghadap matahari dari matahari terbit hingga terbenam.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Keuntungan
1. Rotasi ±60 °, hard stop/batas keras di dalam drive jika perangkat lunak mengendalikan kegagalan
2. Sambungan motor penggerak dari sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah di set oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
