Detail produk:
|
| Bahan: | QT | Model: | sumbu tunggal 5 inci |
|---|---|---|---|
| Perbandingan gigi: | 37:1 | Nilai Torsi Keluaran: | 962 Nm |
| Memegang Torsi: | 30 kNm | Torsi Miring: | 6 kNm |
| Efisiensi: | 40% | Suhu Kerja: | -30℃～+80 |
| Menyoroti: | slewing ring drive,worm drive motor |
||

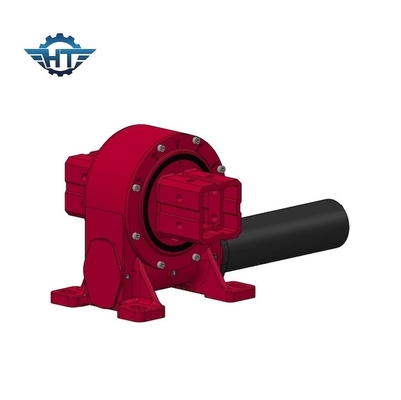

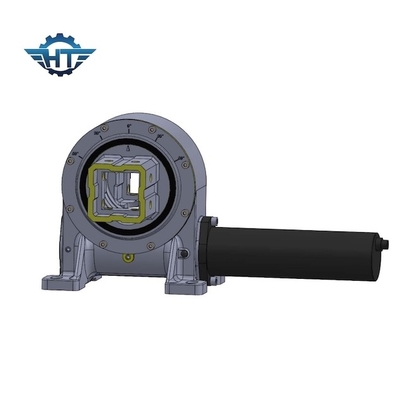

Drive Slewing Worm Gear VE5 Terlampir Untuk Sistem Pelacakan Matahari GPS Sumbu Tunggal
Deskripsi Drive Worm Gear Slewing
Drive slewing Hangtuoterdiri dari housing, slewing bearing, sealing, enveloping worm dengan beberapa suku cadang yang lengkap.Kami juga dapat memproduksi motor Elektronik dan motor Hidrolik yang digunakan untuk penggerak slewing, yang dapat bergerak searah jarum jam dan memutar arah berlawanan arah jarum jam.
Model: VE5
Tempat Asal: Changzhou, Cina
Merk : HT
Jenis: Terlampir
Bahan: QT
Torsi Keluaran: 962 Nm
Torsi Momen Miring: 6000 Nm
Memegang Torsi: 30 kN.m
Peringkat Aksial Statis: 16 KN
Peringkat Radial Statis: 27 KN
Rasio Gigi: 37: 1
Efisiensi: 40%
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Keuntungan
1. Momen guling yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing yang menyelimuti
3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis yang lebih baik
