Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SD12 |
|---|---|---|---|
| Jenis: | cacing dan wormwheel | Jaminan: | 3 tahun |
| OEM: | Tersedia | Dukungan teknis: | seumur hidup |
| Aplikasi: | Tata Surya Matahari Sumbu Ganda | Suhu Kerja: | -30～ + 120 Celcius |
| Menyoroti: | slewing ring drive,small slew drive |
||

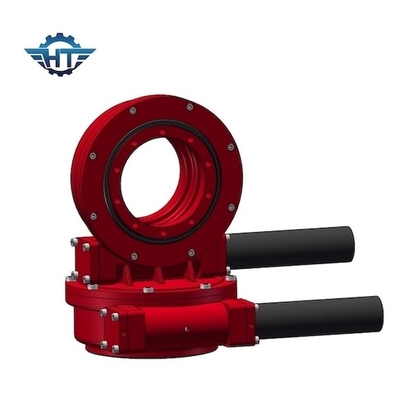

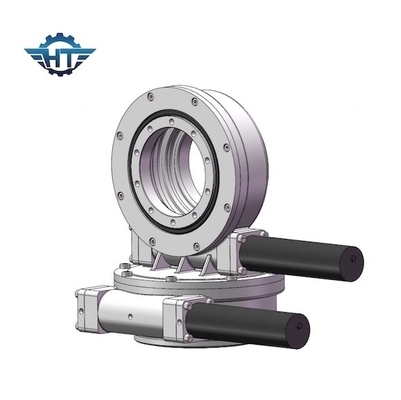

Rasio Roda Gigi 78/1 SDE12 Dual Axis Slew Drive Biaxial Untuk Tata Surya Sumbu Ganda
Penggerak slew sumbu ganda (tipe SDE) Penggerak slew pelacak surya
Perancangan seri SDE menyerap keunggulan VE dan SE.Arah 3D Azimuth dan Elevation berputar secara bersamaan.
Aplikasi penggerak slewing yang paling umum untuk penggerak slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostat dan fotovoltaik terkonsentrasi (CPV), dan antena satelit atau radar.Aplikasi lain termasuk lift otomotif, positioner lengan robot, dan peralatan panggung.
spesifikasi
Ukuran model dasar kami menghasilkan rentang kinerja dari torsi penahanan 1.500 Nm hingga 11.200 Nm, torsi output 100Nm hingga 20.000 Nm, torsi kemiringan 5000 Nm hingga 89.000 Nm, dan rasio reduksi gearbox dari 30:1 hingga 150:1.Dengan memasang gearbox planetary, rasio roda gigi bisa lebih tinggi lagi.Drive dapat dipasang secara horizontal, vertikal, atau pada kombinasi beberapa sumbu.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Kerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 705kg |
Keandalan
Drive slewing sumbu ganda SDE kami dijamin untuk masa pakai lapangan 30 tahun dari pemosisian 3D yang presisi.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh sertifikasi ISO 9001, CE untuk memaksimalkan masa pakai di lapangan.
Pertunjukan
Slew drive kami menggunakan teknologi cacing jam pasir yang dipatenkan untuk memberikan kontrol dan dukungan gerakan yang maksimal.Roda gigi cacing kami menggunakan 5 hingga 11 gigi pada garis pitch roda gigi cincin dari sekrup jam pasir, yang merupakan ikatan gigi yang lebih tinggi daripada cacing standar, memberikan stabilitas dan kekuatan yang lebih besar pada gearbox.Pelajari lebih lanjut tentang teknologi jam pasir.
Dengan mengadopsi cacing jam pasir, drive memiliki fitur berikut:
1) Torsi keluaran lebih tinggi dan menahan beban
2) Presisi pelacakan teratas
3) Ketahanan korosi yang kuat dan penyegelan yang efektif
Bagaimana memilih ukuran drive slewing yang tepat?
Memilih ukuran drive slewing yang tepat untuk menghindari tidak hanya kurangnya kinerja atau kelebihan kinerja memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. output toque yang dibutuhkan.Jika Anda tidak memiliki gagasan yang jelas tentang data itu, beri tahu kami bebannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah drive yang kami rekomendasikan dapat menahan beban maksimal ketika datang angin besar.
4. kecepatan output yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti reaksi balik, permintaan kelas IP, dll
