Detail produk:
|
| Bahan: | QT | Model: | SDE21" |
|---|---|---|---|
| Memegang Torsi: | 89 kNm | Torsi Miring: | 65 kNm |
| Efisiensi: | 40% | Beban Aksial: | 337 kN |
| Beban Radial: | 640 kN | Warna: | berdasarkan kode Ral |
| Menyoroti: | slewing ring drive,small slew drive |
||

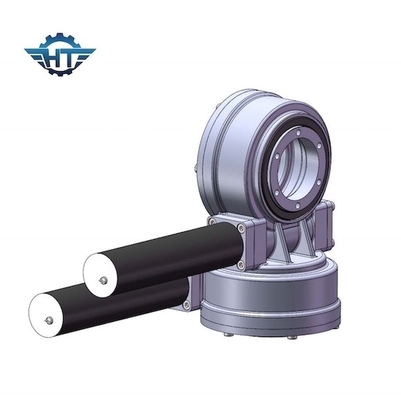

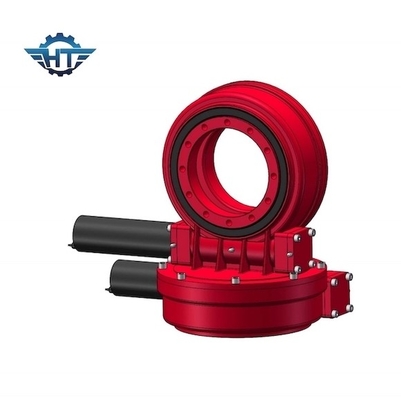

Gearbox SDE Slew Drive Kebisingan Rendah Dengan Torsi Tahan Tinggi Untuk Sistem Pelacakan Surya Sumbu Ganda
Deskripsi SDE Slew Drive Kebisingan Rendah
Pelacak surya sumbu ganda mencakup platform bergerak, platform tetap, rantai serial, rantai paralel, dan perangkat penggerak seperti penggerak slewing pelacak surya sumbu ganda.Platform bergerak didukung oleh rantai serial dan digerakkan oleh rantai paralel, membentuk mekanisme pelacakan paralel.slew drive untuk pelacak surya sumbu ganda dikonfigurasi untuk menggerakkan rantai paralel agar bergerak sehingga menggerakkan platform bergerak untuk berputar di sekitar sumbu vertikal dan horizontal.Penggerak slewing pelacak surya sumbu ganda dari pengungkapan ini memiliki ruang kerja yang lebih besar, kinerja pelacakan yang lebih baik dan keunggulan kekakuan tinggi, konsumsi energi rendah, torsi penggerak kecil dan inersia rendah, dll.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Kerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 705kg |
Daftar Istilah Parameter Utama
Torsi Momen Miring: Torsi adalah beban dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing.Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial:Muat vertikal ke sumbu bantalan slewing
Beban aksial:Beban sejajar dengan sumbu bantalan slewing
Memegang torsi:Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan.
Mengunci sendiri:Hanya ketika dimuat, drive slewing tidak dapat membalikkan putaran dan dengan demikian disebut self-locking.
