Detail produk:
|
| Model: | SE14 | Menahan Torsi: | 54200 Nm |
|---|---|---|---|
| Torsi Miring: | 68000 Nm | Torsi keluaran: | 6550 Nm |
| Beban aksial: | 680 kN | Beban Radikal: | 230 Kn |
| sertifikat: | ISO9001, ce | Aplikasi: | sistem pelacakan matahari |
| Menyoroti: | hydraulic slew motor,solar tracker drive |
||

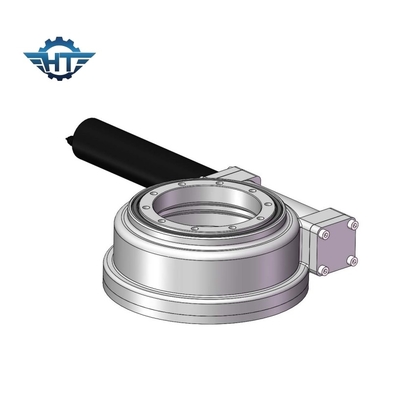

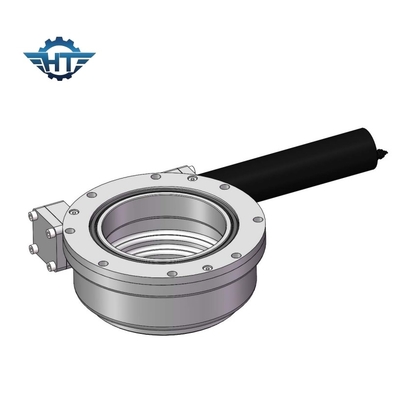

Seri SE Worm Gear Slew Drive dengan Efisiensi Tinggi untuk Solar Tracking System
Deskripsi SE Slewing Drive
Bantalan slewing, bantalan cincin slewing Seiring kemajuan teknologi, lebih banyak drive slewing menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk melibatkan lebih banyak gigi di roda gigi
Keterlibatan gigi yang meningkat ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar. Penggerak slewing menggunakan teknologi cacing standar di mana cacing pada posisi horizontal. Rasio kecepatan poros bergantung pada hubungan antara jumlah ulir pada cacing dan jumlah gigi di worm gear atau gear.
Performa Seri SE
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ya | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Ya | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ya | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ya | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Ya | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ya | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Ya | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Ya | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Ya | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ya | 204 |
Pemasangan Slew Drive
1.Bersihkan struktur pemasangan, misalnya dari pengelasan, galvanisasi, residu, kotoran, dll.
2. Angkat slew drive dengan baut mata.
3.Slew drive harus dipasang dalam kondisi tanpa muatan.
4. Prosedur berikut harus diikuti untuk menghindari penyimpangan antara gaya pengencangan baut.
5. Oleskan cairan pengunci benang ke benang.
6.Letakkan cairan pengunci ulir pada celah ulir yang meminta bagian pemasangan sepenuhnya.
7. Preload baut melintang.Lihat pola umum pada sketsa di bawah ini tentang bagaimana baut mendapatkan torsi dalam urutan melintang.Mulailah dengan cincin dalam atau luar.Lakukan torsi melintang pada semua baut hingga 30% dari torsi pengencangan.Kemudian ulangi torsi melintang hingga 80% dari torsi pengencangan.Torsi melintang akhirnya menjadi 100% dari torsi pengencangan.
Ada banyak aplikasi di mana penggerak putar dapat digunakan, terutama karena cocok untuk aplikasi yang memerlukan beban untuk mempertahankan tenaga dan torsi putaran.
Aplikasi penggerak ayun yang umum termasuk, namun tidak terbatas pada:
1. Pelacak surya
2. Turbin Angin
3. Angkat pria
4. Mesin hidrolik
5.Telehandler
6. Ekskavator
7.Angkat
8. Derek
9. Peralatan pengeboran
10. Peralatan militer
