Detail produk:
|
| Bahan: | QT | Model: | SDE7 |
|---|---|---|---|
| Jenis: | cacing dan wormwheel | Jaminan: | 3 tahun |
| Dukungan teknis: | seumur hidup | Aplikasi: | Sistem Pelacakan PV |
| Perbandingan: | 57:1 | Seumur hidup: | 30 tahun |
| Menyoroti: | slewing ring drive,worm drive motor |
||

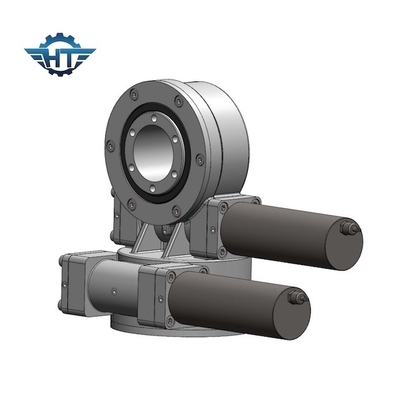

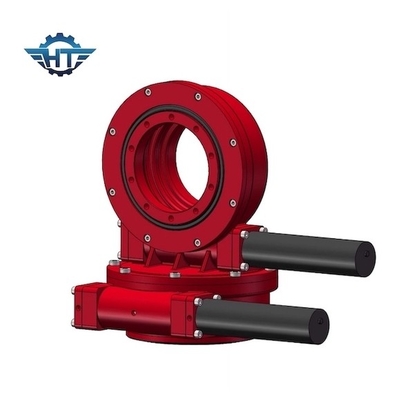

Penggunaan Luar Ruangan IP66 Dual Axis Slew Drive Untuk Pembangkit Listrik Tenaga Panas Dan Sistem Pelacakan PV
Deskripsi Penggerak Slew Sumbu Ganda
Drive slewing adalah gearbox yang dapat dengan aman menahan beban radial dan aksial, serta mengirimkan torsi untuk berputar.Rotasi bisa dalam satu sumbu, atau dalam beberapa sumbu bersama-sama. Penggerak slewing dibuat dengan membuat roda gigi, bantalan, segel, rumahan, motor dan komponen tambahan lainnya dan merakitnya menjadi gearbox yang sudah jadi.Slewing drive banyak diterapkan di trailer modular, crane, peralatan ambil kayu, platform kerja udara, sistem solartracking sistem tenaga angin, dll. Slewing drive cocok untuk daerah lintang tinggi dan efisiensi pembangkit listrik akan meningkat lebih dari 35%, yang secara signifikan meningkatkan efisiensi sistem pembangkit listrik tenaga surya.
Untuk sistem pelacakan surya sumbu tunggal horizontal, poros utama panel surya akan menyesuaikan sudut untuk secara tepat melacak sudut deklinasi.Drive slewing semacam ini hanya diterapkan untuk daerah lintang rendah.
Dengan mengadopsi bantalan slewing sebagai komponen intinya, penggerak slewing dapat menahan gaya aksial, gaya radial dan momen miring secara bersamaan.Slewing drive banyak diterapkan dalam sistem pelacakan surya.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Kerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 705kg |
Bagaimana memilih ukuran drive slewing yang tepat?
Memilih ukuran drive slewing yang tepat untuk menghindari tidak hanya kurangnya kinerja atau kelebihan kinerja memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. output toque yang dibutuhkan.Jika Anda tidak memiliki gagasan yang jelas tentang data itu, beri tahu kami bebannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah drive yang kami rekomendasikan dapat menahan beban maksimal ketika datang angin besar.
4. kecepatan output yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti reaksi balik, permintaan kelas IP, dll
Aplikasi
Sistem pelacakan surya dibagi menjadi sistem pelacakan surya sumbu tunggal horizontal, pelacak sumbu tunggal miring dan sistem pelacakan matahari sumbu ganda.
Drive slewing yang digunakan dalam sistem pelacakan surya terutama sumbu tunggal (seri SE), sumbu ganda (seri SDE) dan tipe vertikal (seri VE).Dan model yang paling umum digunakan adalah SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
