Detail produk:
|
| Bahan: | QT | Model: | SDE5 |
|---|---|---|---|
| Perbandingan gigi: | 57:1R | Torsi keluaran: | 0,8 kNm |
| Memegang Torsi: | 6 kNm | Torsi Miring: | 9.2 kNm |
| Efisiensi: | 40% | Suhu Kerja: | -30℃～+120 |
| Menyoroti: | slewing ring drive,worm drive motor |
||

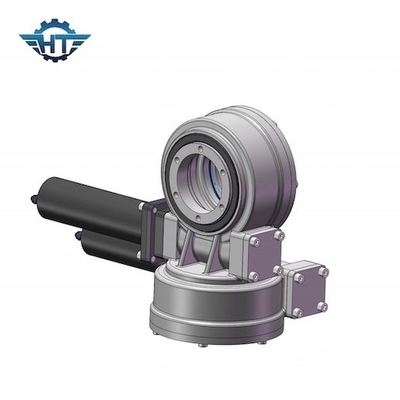

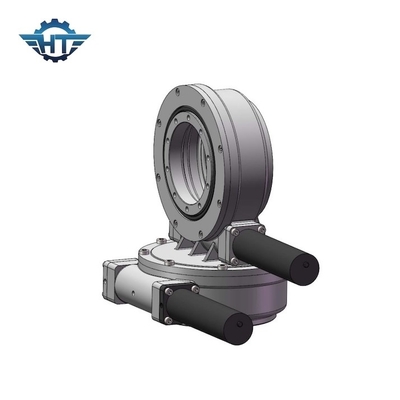

Perumahan Tertutup 5 Inch Worm Gear Slewing Drive Untuk Sistem Pelacakan Surya Dan Satelit
Deskripsi Worm Gear Slewing Drive
Drive slew adalah produk bantalan slew yang ditingkatkan, yang biasanya terdiri dari worm, bantalan slew tipe turbo, housing, dan sumber daya.Perumahan yang menggunakan baja cor berkualitas tinggi memiliki kekuatan yang sangat tinggi, worm gear menggunakan 42CrMo dan glow ion nitriding, kekuatan ketahanan ausnya lebih tinggi, kekerasan lebih kuat dan masa pakai lebih lama dibandingkan dengan bahan nitridasi gas tradisional domestik 50Mn, dan amplop domestik lainnya cacing.Dalam proses operasi yang sebenarnya, penggerak slewing, sebagai komponen bantalan transmisi, harus menanggung gaya aksial, gaya radial, dan momen guling yang besar.Untuk memenuhi persyaratan penggunaan, penggerak slewing termal surya perlu memastikan kekuatan dan kekakuan yang cukup sambil memiliki akurasi slewing yang sangat tinggi.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Catatan: Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih detail, lihat gambar penjualan kami.
Keuntungan
1. Momen guling yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing yang menyelimuti
3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis yang lebih baik
