Detail produk:
|
| Fitur: | cacing dan wormwheel | Bahan: | QT |
|---|---|---|---|
| Jaminan: | 10 tahun | Aplikasi: | Menara Tenaga Surya Terkonsentrasi |
| Ukuran: | disesuaikan | Warna: | disesuaikan |
| motor: | 24V DC (Opsional) | Jenis: | Sumbu Ganda |
| Menyoroti: | Worm Gear Slew Drive Akurasi Tinggi,SDE7 Solar Tracker Slew Drive,Menara Tenaga Surya Slew Drive |
||

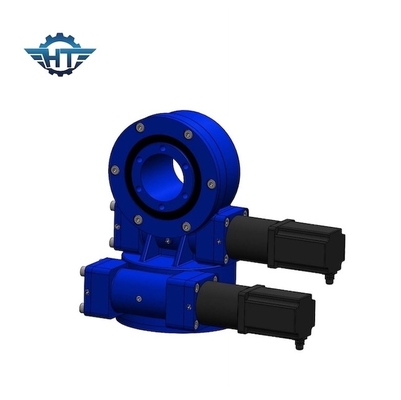

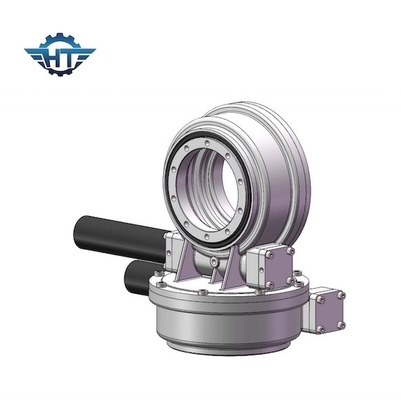

Akurasi Tinggi SDE7 Worm Gear Slew Drive Untuk Menara Tenaga Surya Terkonsentrasi
Deskripsi SDE7 Akurasi Tinggi
Penggerak slew sumbu ganda dapat diterapkan di menara stasiun tenaga surya terkonsentrasi.Tower CSP mengadopsi struktur tangki ganda, dan nitrat biner digunakan sebagai media penyerap panas dan penyimpanan panas.Energi matahari yang dikumpulkan oleh medan heliostat skala besar digunakan untuk menyimpan garam cair, dan kemudian garam cair ditukar dengan air sesuai dengan instruksi pengiriman dari jaringan listrik.Uap suhu tinggi dan tekanan tinggi yang dihasilkan menggerakkan generator set turbin untuk menghasilkan output daya yang berkelanjutan, stabil, dan dapat dijadwalkan.
Slewing drive Hangtuo terdiri dari housing, slewing bearing, sealing, enveloping worm dengan beberapa suku cadang yang lengkap.Kami juga dapat memproduksi motor Elektronik dan motor Hidrolik yang digunakan untuk penggerak slewing, yang dapat bergerak searah jarum jam dan putaran berlawanan arah jarum jam.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Kerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 705kg |
Keuntungan
1. Momen guling yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing yang menyelimuti
3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis yang lebih baik
Catatan: Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih rinci, silakan lihat gambar penjualan kami.
