Detail produk:
|
| Model: | SDE7" | Perbandingan gigi: | 57:1 |
|---|---|---|---|
| Torsi keluaran: | 2000 Nm | Memegang Torsi: | 13200 Nm |
| Torsi Miring: | 7500 Nm | Efisiensi: | 40% |
| Warna: | abu-abu perak | Bobot: | 56 kg |
| Menyoroti: | slewing ring drive,worm drive motor |
||

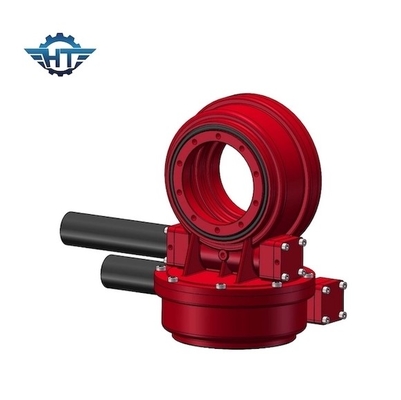

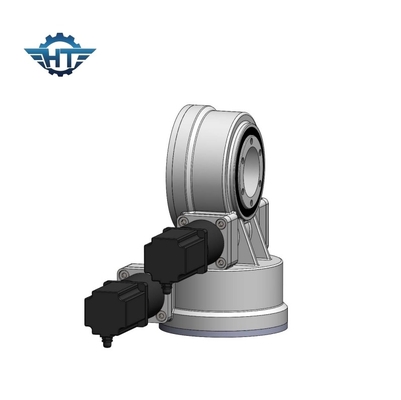

Worm Gear Dual Axis Slew Drive Untuk Pelacak Surya Dengan Kontak Multi Gigi Dan Motor 24V
Deskripsi Penggerak Slew Sumbu Ganda
Aplikasi penggerak slewing yang paling umum untuk penggerak slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostat dan fotovoltaik terkonsentrasi (CPV), dan antena satelit atau radar.Aplikasi lain termasuk lift otomotif, positioner lengan robot, dan peralatan panggung.
Solar Tracker dual axis slew drive adalah solusi sempurna dalam aplikasi pelacakan surya sumbu ganda.
Drive slew sumbu ganda memiliki tiga jenis solusi dengan drive slew:
Secara umum, untuk struktur braket yang mudah, sde slew drive akan menjadi solusi sempurna, tetapi dua lainnya juga sangat populer.
Dua drive slew SE
Satu drive slew SE dan satu drive slew VE
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Kerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 705kg |
Drive Slew Diterapkan Dalam PV
| Nama Produk | SDE7 Slewing drive |
| Torsi Keluaran | 980 Nm ;723 kaki.lbs |
| Torsi Keluaran Maks | 1938 Nm;1429 kaki.lbs |
| Torsi Momen Miring | 7000Nm;5163 kaki.lbs |
| Memegang Torsi | 13200 Nm ;9736 kaki.lbs |
| Peringkat Aksial Statis | 133,20 kN ;29943 lb |
| Peringkat Radial Statis | 53kN;11977 lb |
| Peringkat Aksial Dinamis | 31,90 kN ;7171 lb |
| Peringkat Radial Dinamis | 27,91 kN ;6274 lb |
| Alternatif Motor | Motor 12V / 24V;Motor langkah;Motor Tanpa Kuas |
| Gaya Produk | Sumbu Ganda;Sumbu Tunggal;CPV/HCPV;hidangan surya;Parabola;Menara Surya |
| Fitur Aplikasi | Sistem Pelacakan Surya, Mesin Industri |
| Meter Persegi Tata Surya | 30 |
Fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Membungkus drive worm di dalam
3. Kontak multi gigi untuk memastikan beban tinggi
4. Fungsi penguncian sendiri
