Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SDE17 |
|---|---|---|---|
| OEM: | Tersedia | Putar Jenis: | Dua Sumbu |
| situs instalasi: | Atap dan Lapangan | Torsi keluaran: | 9460 Nm |
| Torsi Miring: | 67000 Nm | Memegang Torsi: | 53040 Nm |
| Menyoroti: | SDE 17 Worm Gear Slew Drive,Solar Slew Drive Dua Sumbu,Solar Slew Drive Dengan Gear Motor |
||

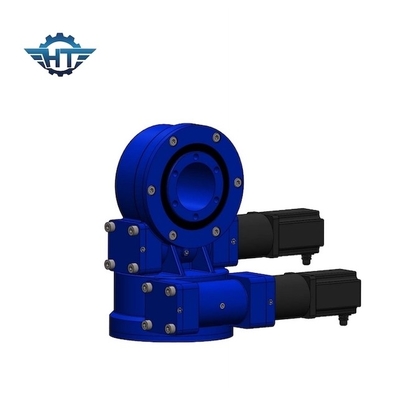

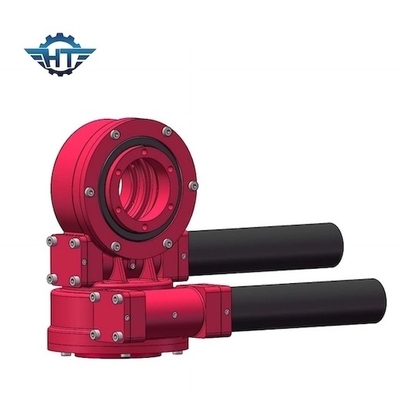

SDE17 Worm Gear Slew Drive Dengan Gear Motor Untuk Sistem Pelacakan Surya Sumbu Ganda
Deskripsi Worm Gear Slew Drive
Sistem pelacakan surya adalah sistem fotovoltaik yang dapat secara otomatis melacak matahari dan meningkatkan pembangkit listrik secara keseluruhan, yang dalam proses pembangkit listrik fototermal dan fotovoltaik mengoptimalkan penggunaan sinar matahari untuk meningkatkan efisiensi konversi fotolistrik sistem unit kontrol mekanik dan listrik, termasuk : struktur penggerak (peredam putar, batang dorong listrik, roda gigi cacing dan cacing, dll.), pengontrol, braket pelacakan, sensor (sensor kemiringan, sensor batas), dll.Pelacak surya sumbu ganda daripada sistem pemasangan surya untuk meningkatkan pembangkit listrik 30 ~50%.Pelacak surya sumbu tunggal daripada sistem pemasangan surya untuk meningkatkan pembangkit listrik 15 ~ 30%.Drive penggerak sumbu ganda diterapkan dalam sistem pelacakan surya sumbu ganda.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Parameter SDE17
|
Penggunaan |
Digunakan untuk sistem pelacakan surya ganda |
|
Jumlah sumbu |
Sumbu ganda |
|
Ukuran |
17 inci |
|
Sertifikasi |
CE/ISO |
|
Tanggal pengiriman |
Dalam waktu 15 hari |
|
Torsi keluaran |
9460 Nm |
|
Memiringkan torsi |
67000 Nm |
|
Torsi penahan belakang |
53040 Nm |
|
Perbandingan gigi |
102: 1 |
|
Kehidupan pelayanan |
30 tahun |
|
Tingkat perlindungan |
IP65 |
Pengemasan dan Transportasi
Semua drive slew akan dikemas dengan kotak kayu bebas fumigasi.
Mendukung transportasi laut, transportasi udara, transportasi jalan, ekspres seperti TNT, DHL, UPS, EMS, Fedex, dll untuk sampel dan transportasi kargo kecil.
Saran Pemasangan
1. Instalasi horizontal
Disarankan untuk memasang drive slewing tegak lurus terhadap sumbu azimuth dalam aplikasi surya untuk perlindungan yang lebih baik
2. Instalasi vertikal
Disarankan untuk memasang drive slewing mengacu pada gambar berikut dalam aplikasi surya jika diperlukan.
