Detail produk:
|
| Bahan: | QT | Model: | Sumbu Ganda |
|---|---|---|---|
| Fitur: | Instalasi Cepat | motor: | 24 V |
| Aplikasi: | Sistem Pelacakan Surya Sumbu Ganda | Asal: | CINA |
| masa hidup: | 30 tahun | Waktu kerja: | 24 jam |
| Menyoroti: | Planetary Motor Solar Tracker Slew Drive,24VDC Worm Solar Tracker Slew Drive,Sistem Pelacakan Sumbu Ganda Slew Drive |
||

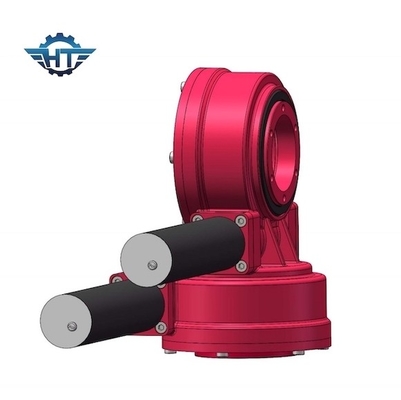

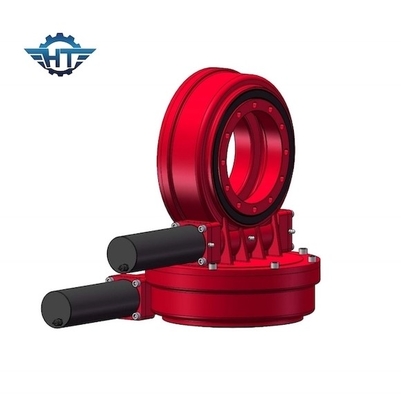

Biaxial Worm Slew Drive Dengan Motor Planet 24VDC Untuk Sistem Pelacakan Surya Sumbu Ganda
Deskripsi Biaxial Worm Slew Drive
Bantalan slewing juga disebut: Bantalan cincin slewing / bantalan meja putar / cincin slewing dll. Bantalan cincin slewing dapat menampung beban aksial, radial dan momen yang bekerja tunggal atau dalam kombinasi dan ke segala arah.Mereka tidak dipasang di rumah atau di poros, tetapi langsung ke permukaan tempat duduk.Cincin bagian dalam dan luar dilengkapi dengan lubang pemasangan.Kedua cincin mungkin memiliki roda gigi integral.Mereka juga disebut sebagai cincin slewing dan bantalan meja.Slewing ring bearing dapat melakukan gerakan berosilasi (slewing) maupun berputar.Mereka dapat digunakan tanpa roda gigi atau dengan roda gigi internal atau eksternal.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Parameter SDE7
|
Penggunaan |
Digunakan untuk sistem pelacakan surya ganda |
|
Jumlah sumbu |
Sumbu ganda |
|
Ukuran |
7 inci |
|
Sertifikasi |
CE/ISO |
|
Tanggal pengiriman |
Dalam waktu 15 hari |
|
Torsi keluaran |
2000 Nm |
|
Memiringkan torsi |
13500 Nm |
|
Torsi penahan belakang |
13200 Nm |
|
Perbandingan gigi |
57:1 |
|
Kehidupan pelayanan |
30 tahun |
|
Tingkat perlindungan |
IP66 |
| Mengunci sendiri | Ya |
| Efisiensi | 40% |
| Bobot | 21 kg |
Aplikasi Penggerak Slewing
Energi surya, mesin pertambangan,peralatan konstruksi,mesin pengangkat pelabuhan, peralatan transfer oli pelabuhan, derek darat dan lepas pantai, ekskavator, mesin beton,tangan-tangan dan derek berputar,mesin plastik dan karet, mesin tenun,mesin industri penebangan, pembangkit listrik tenaga angin,pembangkit listrik elektronik,mesin pengolahan air, peralatan pengeboran dan aplikasi kemudi.
