Detail produk:
|
| Bahan: | Besi cor | Model: | 3 inci |
|---|---|---|---|
| Perbandingan gigi: | 31: 1 | Efisiensi: | 40% |
| presisi: | kurang dari 0,1 derajat | Pengemudi: | Motor Listrik/Motor hidrolik/Motor servo |
| Warna: | Seperti yang diminta | Fitur: | Tahan panas dan tahan korosi |
| Jenis: | Vertikal | Tempat asal: | Changzhou, Cina |
| Menyoroti: | slew drive motor,worm gear slew drive |
||

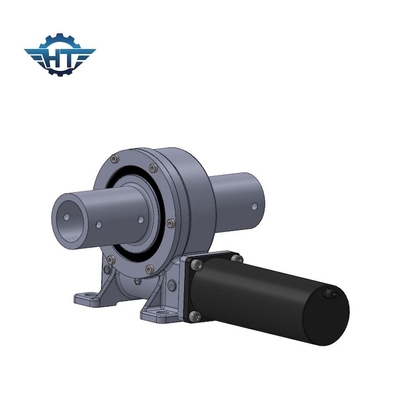

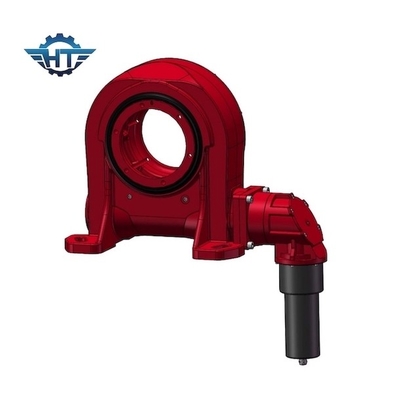

Worm Gear Small Backlash Slewing Drive Dengan Hourglass Worm Untuk Melalui Stasiun Termal
Deskripsi Drive Backlash Slewing Kecil
Nama Produk: VE7
Kecepatan Keluaran Normal: 0,03RPM
Torsi Keluaran Normal: 7320 Nm
Torsi Keluaran Maks: 10980 Nm
Torsi Momen Miring: 8 kN.m
Memegang Torsi: 39 kN.m
Beban aksial statis: 30 kN
Beban radial statis: 100 kN
Rasio Penggerak Slewing: 51: 1
Izin serangan balik: 0.15°
IP (Kelas): 66
Efisiensi: 40%
Suhu: -40 hingga + 120
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Lingkup aplikasi
Aplikasi umum termasuk pelacak surya, turbin angin, antena satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
