Detail produk:
|
| Model: | 9 inci | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Efisiensi: | 40% | Pengemudi: | Motor Listrik/Motor hidrolik/Motor servo |
| Jenis: | Dipasang Vertikal | Aplikasi: | Sistem Pelacakan Surya Sumbu Tunggal |
| presisi: | Tinggi | Layanan OEM: | Tersedia |
| Menyoroti: | worm gear slew drive,slewing ring gear |
||

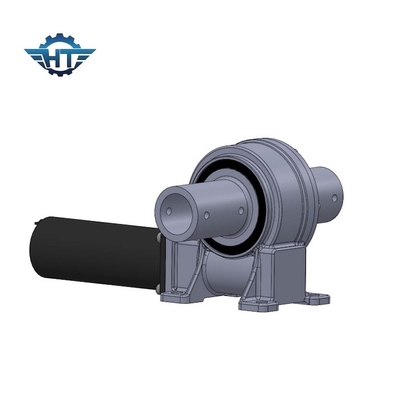

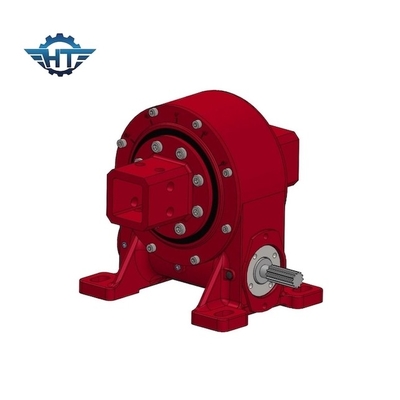

VE9 Slew Drive Gearbox Untuk Sistem Pelacakan Surya Sumbu Tunggal Horisontal Miring Atau Miring
Deskripsi Gearbox Slew Drive
Slewing Drive memiliki banyak jenis seperti tipe tertutup, tipe rumah terbuka, tipe vertikal, tipe sumbu ganda, tipe presisi tinggi, tipe penggerak cacing, dll. Penggerak slewing didasarkan pada bantalan slewing dengan torsi momen miring yang kuat dan fungsi penguncian otomatis statis.Banyak permukaan kontak gigi dirancang khusus untuk mengemudi beban tinggi.
| Model: | VE9 | Tempat asal | Changzhou, Cina |
| Merek | HANGTUO | Jenis | Diselubungi |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 4300 Nm |
| Torsi Momen Miring | 16 K Nm | Memegang Torsi | 27 K Nm |
| Peringkat Aksial Statis | 60 KN | Peringkat Radial Statis | 130 KN |
| Peringkat Aksial Dinamis | 30 KN | Peringkat Radial Dinamis | 65 KN |
| Perbandingan gigi | 37:1 | Efisiensi | 40% |
Tabel Teknis Drive Slewing VE
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Aplikasi
pelacak surya, turbin angin, antena satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
T&J
1. Bagaimana memilih?
Harap tentukan ukuran diameter, lebar, tegangan, daya dan kecepatan tanpa beban dari motor yang dibutuhkan, meter persegi panel surya/cermin, susunan panel surya/cermin tersebut.
2. Bisakah saya mengambil sampel untuk menguji kualitas dan pasar terlebih dahulu?
Tentu, selamat datang untuk mengambil sampel untuk menguji kualitas dan layanan kami.
3. Berapa total biaya untuk sampel?
Total biaya sampel = biaya sampel + pengiriman.
Kami akan memberi Anda biaya pengiriman terbaik setelah Anda memilih drive slewing yang sesuai.
4. Bagaimana Anda mengirimkan sampel?
Mengingat jumlah sampel tidak besar, kami mendukung sampel kapal oleh EMS, TNT atau Fedex
5. Berapa jumlah pesanan minimum Anda?
1 set
6. Apa waktu pengiriman Anda?
Untuk sampel standar: 0 ~ 15 hari;untuk pesanan batch: dalam waktu 25 ~ 40 hari.
