Detail produk:
|
| Perbandingan gigi: | 31:1 | Bahan: | Besi cor |
|---|---|---|---|
| Model: | SDE3 | Metode pemasangan: | Penghubung jalur pipa |
| Suhu Operasional: | -40 ℃ ~ + 120 ℃ | kecepatan keluaran: | ＜1 rpm |
| nama Produk: | Drive Slewing Vertikal | Tingkat Perlindungan: | IP66 |
| Menyoroti: | worm gear slew drive,slewing ring gear |
||

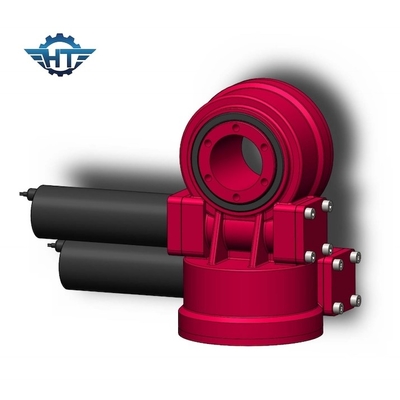

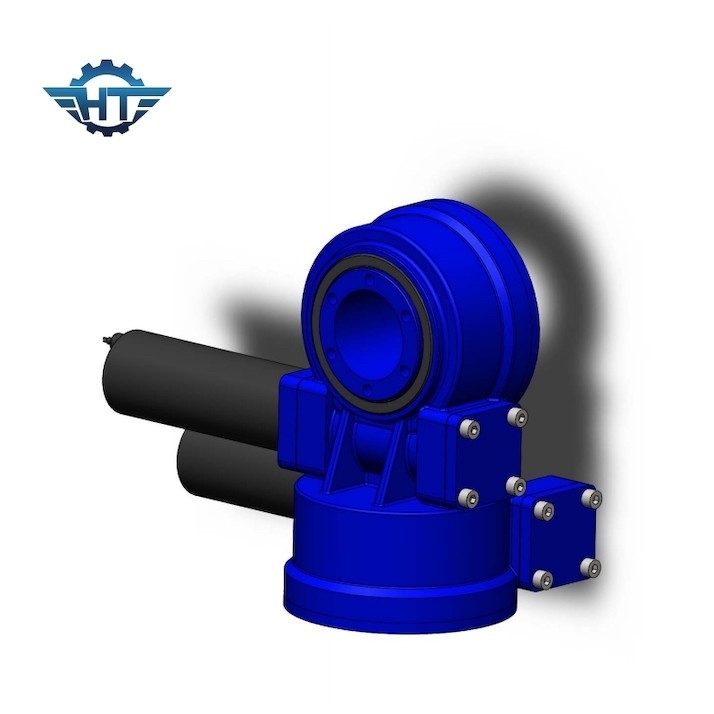

Slewing Drive Gearbox SDE3 Presisi Tinggi untuk Sistem Pelacakan Surya Sumbu Ganda
Deskripsi Slewing Drive SDE3 Presisi Tinggi
Slew drive digunakan untuk transmisi bersamaan gaya aksial dan radial serta transmisi momen miring.Slewing drive terdiri dari envelope worm, meshing gear, hydraulic atau electric driver, dan housing yang tertutup sepenuhnya.Semua seri kami dirancang dengan peralatan cacing jam pasir.
Data Teknis Slewing Drive Model SDE
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Ya | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Ya | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Ya | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Ya | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Ya | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Ya | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Ya | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Ya | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Ya | 705 |
Fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Menyelubungi worm drive di dalamnya
3. Kontak multi gigi untuk memastikan beban tinggi
4. Fungsi mengunci sendiri
Aplikasi
Drive slewing sumbu ganda digunakan dalam pelacak surya sumbu ganda, heliostat, generator konsentrat panas menara, fotovoltaik konsentrat (CPV), generator piringan, dan antena satelit.
1. drive slewing untuk sistem pelacakan surya sumbu ganda
2. drive slewing untuk sistem pelacakan satelit
3. slewing drive untuk sistem pelacakan PV konsentrat
Tanya Jawab
1. Bagaimana saya bisa memilih?
Harap tentukan ukuran diameter roda, lebar, voltase, daya, dan kecepatan tanpa beban dari motor yang dibutuhkan.
2. Bisakah saya mengambil sampel untuk menguji kualitas dan pasar terlebih dahulu?
Tentu, selamat datang untuk mengambil sampel untuk menguji kualitas dan layanan kami.
3. Berapa total biaya untuk sampel?
Total biaya sampel = biaya sampel + pengiriman
Kami akan memberi Anda biaya pengiriman terbaik setelah Anda memilih motor roda gigi yang sesuai
4. Bagaimana Anda mengirimkan sampel?
Mengingat jumlah sampel tidak besar, kami mendukung sampel kapal melalui EMS, TNT atau Fedex
5. Berapa jumlah pesanan minimum Anda?
10 set setelah sampel dikonfirmasi
6. Apa waktu pengiriman Anda?
Untuk sampel standar: dalam 7 hari;untuk pesanan batch: dalam 25 hari.
