Detail produk:
|
| Model: | SE14 | Perbandingan gigi: | 85: 1 |
|---|---|---|---|
| Efisiensi: | 40% | Warna: | RAL 9006 atau seperti yang diminta |
| Aplikasi: | Pelacak Surya Sumbu Tunggal Dan Sumbu Ganda | Pengemudi: | Motor |
| Jaminan: | 5 ~ 10 Tahun | Fitur: | Panjang umur |
| Menyoroti: | Solar Tracker Slew Drive Akurasi Tinggi,SE14 Solar Trackers Slew Drive,680 kN Solar Slew Drive |
||

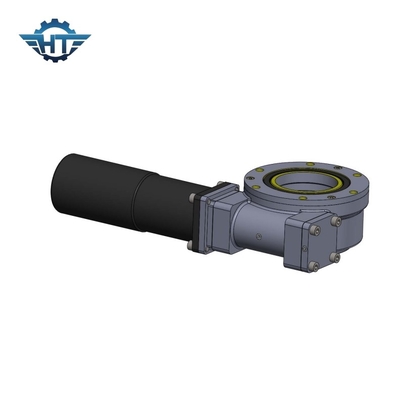

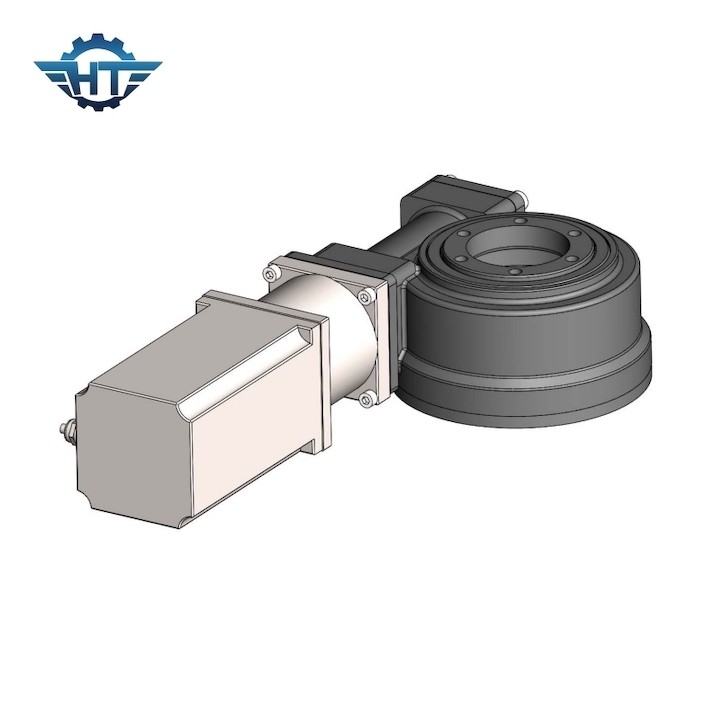

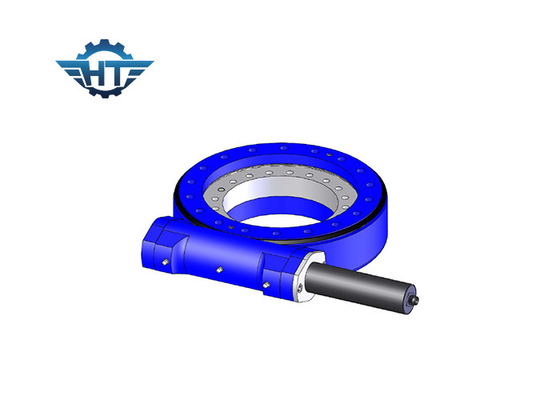

SE14 Gear Ratio 85/1 Drive Slew Akurasi Tinggi Untuk Pelacak Surya Sumbu Tunggal Dan Sumbu Ganda
Deskripsi Drive Slew Akurasi Tinggi
Slewing worm drive terdiri dari worm gear, worm shaft, housing, bearing, motor dan sebagainya.Motor penggerak poros cacing, cacing dan cacing menyelimuti dan roda gigi digunakan untuk meningkatkan torsi, stabil dan andal.Slewing drive mampu menopang lebih banyak beban aksial, beban radial dan momen miring.Meja putar atau bingkai berputar pada azimuth dan elevasi yang digerakkan oleh penggerak slewing.
Tabel Kinerja SE14
|
Model |
drive cacing horizontal 14 inci |
|
Perbandingan |
85: 1 |
|
Kelas IP |
IP66 |
|
Nilai Torsi Keluaran |
44 kNm |
|
Torsi Miring |
135 kNm |
|
Beban Aksial |
680 kN |
|
Beban Radial |
230 kN |
|
Memegang Torsi |
68 kNm |
|
Efisiensi |
40% |
|
presisi |
0,1 ° |
|
Mengunci sendiri |
Ya |
|
Bobot |
62 kg |
|
Suhu kerja |
-30～+120 |
Parameter Kinerja Model VE
|
Parameter Kinerja Model VE |
||||||||||||
|
Model |
Nilai Torsi Keluaran (Nm) |
Memegang Torsi (kN.m) |
Torsi Miring (kN.m) |
Beban Aksial (kN) |
Beban Radial (kN) |
Perbandingan |
Efisiensi |
presisi (Derajat) |
AKU P |
Tep Kerja (℃) |
Mengunci sendiri |
Berat (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31: 1 |
40% |
0.15 |
66 |
-40～+80 |
Ya |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
0.15 |
66 |
-40～+80 |
Ya |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
0.15 |
66 |
-40～+80 |
Ya |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
0.15 |
66 |
-40～+80 |
Ya |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61: 1 |
40% |
0.15 |
66 |
-40～+80 |
Ya |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78: 1 |
40% |
0.15 |
66 |
-40～+80 |
Ya |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85: 1 |
40% |
0.15 |
66 |
-40～+80 |
Ya |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102: 1 |
40% |
0.15 |
66 |
-40～+80 |
Ya |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125: 1 |
40% |
0.15 |
66 |
-40～+80 |
Ya |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150: 1 |
40% |
0.15 |
66 |
-40～+80 |
Ya |
251 kg |
Aplikasi
Aplikasi umum termasuk pelacak surya, turbin angin, antena satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
Ada lebih dari 10 ukuran yang berbeda, mulai dari ukuran 3' hingga ukuran 25" inci, di antaranya adalah 5", 7", 9" 12", 14", 17", 19" dan 21". Keduanya banyak digunakan dalam sistem pelacakan surya (PV, CPV, HCPV dan heliostat) dan kendaraan biasa, seperti lift manusia, truk derek, serta kendaraan modular.
