Detail produk:
|
| Model: | 7 inci | Perbandingan gigi: | 57:1 |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Matahari | Pengemudi: | 220VAC/380VAC/24VDC motor |
| Jaminan: | 5 ~ 10 Tahun | Sertifikat: | ISO9001, CE |
| Instalasi: | Vertikal | Cacing: | cacing amplop |
| Menyoroti: | worm drive gearbox,worm gear slewing ring |
||

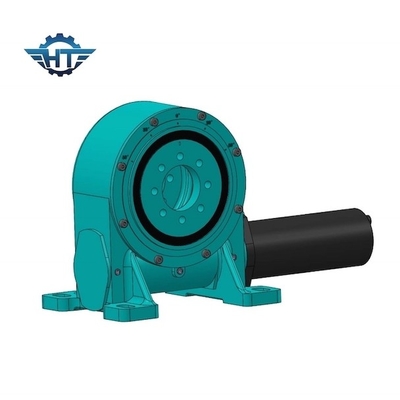

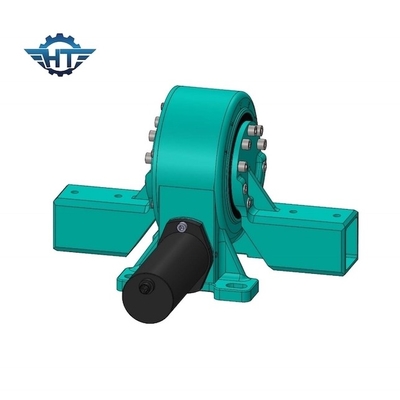

Drive Slewing Slewing Tunggal Torsi Tinggi Dengan Motor Listrik Untuk Sistem Pelacakan Matahari
Deskripsi Penggerak Slewing Sumbu Tunggal
Penggerak slewing tertutup SE sekarang merupakan jenis paling populer di pasar yang dapat membantu pergerakan daya di mesin seperti turbin angin, peralatan militer, penggali dan juga dalam energi bersih seperti pelacak surya, pembangkit listrik tenaga surya terpadu. juga berlaku di bidang lain seperti peralatan medis, kehutanan, pengelolaan limbah dan positioner industri.Casing ini sepenuhnya merangkum semua komponen penggerak seperti worm gearset double enveloping, planetary gearing, dan bantalan meja putar sehingga memiliki perlindungan total dari elemen-elemen tersebut.Drive tertutup juga menguntungkan jika Anda memasang di dalam agar tidak melihat bagian-bagian yang bergerak untuk menghindari cedera pada pekerja lokasi.
Drive slewing SE ideal untuk pekerjaan yang membutuhkan torsi penahan beban dan rotasi dari gearbox yang sama.Yang sepenuhnya tertutup dilengkapi dengan teknologi cacing jam pasir yang dipatenkan Hangtuo, atau drive kerucut dan roda gigi cacing pembungkus ganda jika diperlukan, untuk menahan beban dan efisiensi maksimum.Setiap ukuran diuji secara ketat untuk performa yang andal dari 31:1 hingga 150:1.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Instalasi
Instalasi vertikal
Disarankan untuk memasang drive slewing yang mengacu pada gambar terbalik dalam aplikasi surya untuk perlindungan yang lebih baik.
Untuk aplikasi lain, arah pemasangan harus didasarkan pada evaluasi tingkat perlindungan dan harus lebih baik untuk perlindungan yang lebih baik.
Instalasi horisontal
Disarankan untuk memasang drive slewing terbalik pada sumbu azimuth dalam aplikasi surya untuk perlindungan yang lebih baik dan menambahkan perlindungan untuk sumbu ketinggian.
Untuk aplikasi lain, arah pemasangan harus didasarkan pada evaluasi tingkat perlindungan dan harus lebih baik untuk perlindungan yang lebih baik.
