Detail produk:
|
| Model: | vertikal 9 inci | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Surya | Tempat asal: | Changzhou, Cina |
| Motor: | 24VDC | Sertifikat: | ISO9001, CE |
| Instalasi: | Vertikal | Pemeliharaan: | 1 tahun |
| Warna: | seperti yang diminta | ||
| Menyoroti: | worm gear slewing ring,worm gear motor |
||

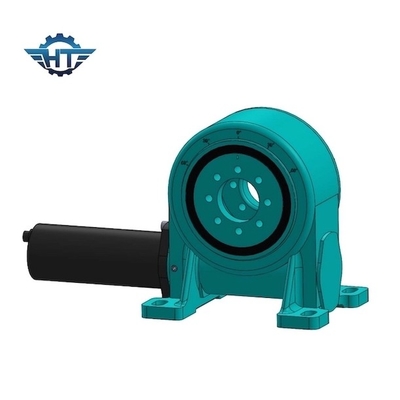

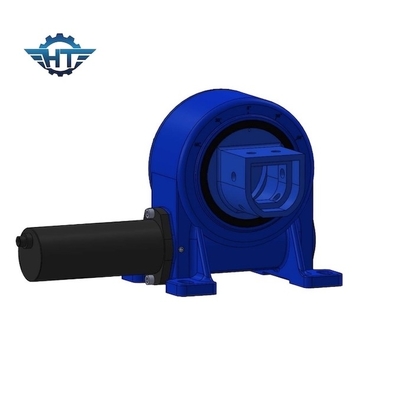

Perumahan Tertutup IP66 Worm Gear Slew Drive Dengan Motor DC 24V Untuk Sistem Pelacakan Surya
Deskripsi Worm Gear Slew Drive
Worm gear slewing drive adalah seri baru produk slewing, juga disebut sebagai slewing reducer.Ini terdiri dari worm, gear, housing, motor adapter, end cap dan komponen lainnya.Dengan mengadopsi envelop worm sebagai komponen intinya, penggerak slewing memiliki gaya aksial, gaya radial dan momen miring yang tinggi secara bersamaan dan juga reaksi balik yang lebih baik.Dibandingkan dengan penggerak slewing normal, penggerak slewing roda gigi cacing memiliki keunggulan kinerja pelindung yang lebih baik, torsi transmisi yang besar, ketahanan benturan yang lebih baik, dan masa pakai yang lama.
Worm gear slewing secara luas diterapkan di bagian mesin yang relatif berputar dan bidang energi surya seperti sistem pelacakan surya, sasis putar dari mesin kerja udara, truk derek, bor batu, mesin bor, mesin kayu menggenggam, mesin cetak kode.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Keuntungan
1. Dirancang untuk umur panjang dan cocok untuk bekerja dalam kondisi lingkungan yang keras.
2. Mengadopsi cacing amplop
3. Berbagai ukuran tersedia, termasuk disesuaikan.
4. Mudah dipasang dan bergaransi produk.
5. Dukungan teknis seumur hidup
