Detail produk:
|
| Model: | VE8 inci | Perbandingan gigi: | 50:1 |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Surya Gearbox Planetary | Tempat asal: | Changzhou, Cina |
| Motor: | Motor planet 24 VDC | Sertifikat: | ISO9001, CE |
| Instalasi: | Horisontal | Pemeliharaan: | Gratis |
| Warna: | seperti yang diminta | Reaksi: | kurang dari 0,1 derajat |
| Menyoroti: | worm drive gearbox,worm gear motor |
||

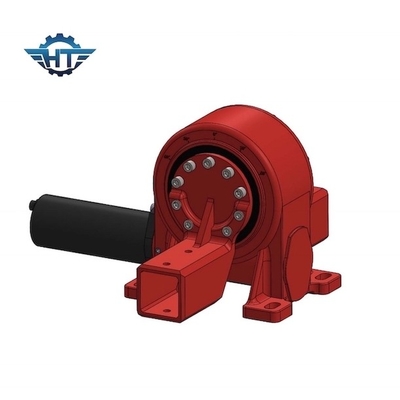

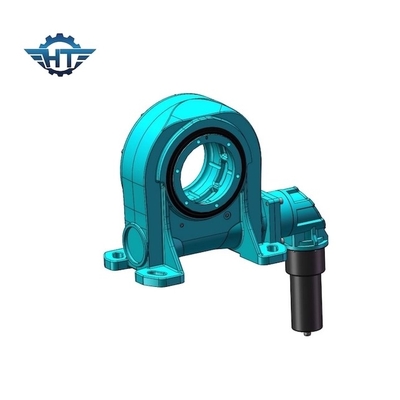

Heavy Duty CE Certified Worm Gear Slew Drive Untuk Sistem Pelacakan Surya Gearbox Planetary
Deskripsi Worm Gear Slew Drive
1. Rangkaian produk ini banyak diterapkan di bagian belok di mesin konstruksi dan industri tenaga surya.
2. Driver azimuth/elevasi sistem pelacakan surya
3. Rotasi meja putar atau derek di berbagai jenis mesin konstruksi
4. Bagian yang berputar dari peralatan industri seperti positioner las
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Keuntungan
1. Momen guling yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing yang menyelimuti
3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis yang lebih baik
