Detail produk:
|
| Model: | VE7 | Perbandingan gigi: | 57:1 |
|---|---|---|---|
| Aplikasi: | Pembangkit Listrik Terkonsentrasi | Tempat asal: | Changzhou, Cina |
| Pengemudi: | Motor roda gigi planet 12/24 VDC | Sertifikat: | ISO9001, CE |
| Instalasi: | Vertikal | Pemeliharaan: | Gratis |
| Warna: | seperti yang diminta | Reaksi: | kurang dari 0,1 derajat |
| Menyoroti: | worm drive gearbox,worm gear motor |
||

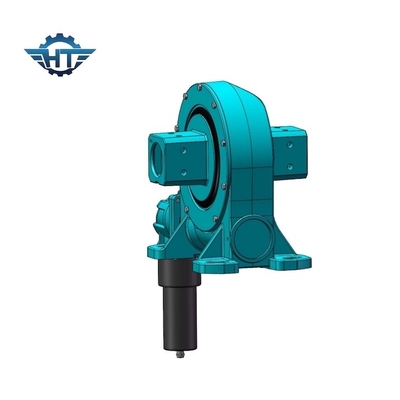

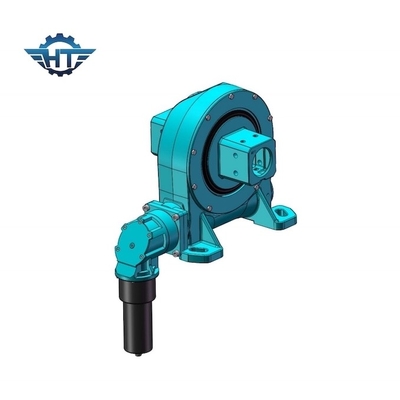

7 Inch Vertikal Single Axis Worm Gear Slew Drive Untuk Stasiun PV Dan Pembangkit Listrik Terkonsentrasi
Deskripsi Worm Gear Sumbu Tunggal
Fungsi
Slewing drive berfungsi dengan teknologi worm standar, dimana worm pada poros horizontal bertindak sebagai penggerak roda gigi, pada umumnya poros digerakkan oleh motor roda gigi listrik.
Perbandingan gigi
Rotasi cacing horizontal memutar roda gigi pada sumbu yang tegak lurus terhadap sumbu sekrup.Kombinasi ini mengurangi kecepatan bagian yang digerakkan dan juga melipatgandakan torsinya;meningkatkannya secara proporsional saat kecepatan berkurang. Rasio kecepatan poros tergantung pada hubungan jumlah benang pada cacing dengan jumlah gigi pada roda cacing atau roda gigi.
Cacing jam pasir
Drive slewing kami menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk melibatkan lebih banyak gigi di roda gigi.Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Parameter
| Model: | VE7 | Tempat asal | Changzhou, Cina |
| Merek | HANGTUO | Jenis | Diselubungi |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 1750 Nm |
| Torsi Momen Miring | 5 K Nm | Memegang Torsi | 9.2 K Nm |
| Peringkat Aksial Statis | 34 KN | Peringkat Radial Statis | 58 KN |
| Peringkat Aksial Dinamis | 17 KN | Peringkat Radial Dinamis | 38 KN |
| Perbandingan gigi | 57:1 | Efisiensi | 40% |
Aplikasi
pelacak surya, turbin angin, antena satelit dan radar, derek truk, lift man, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
