Detail produk:
|
| Model: | Seri VE | Perbandingan gigi: | 31:1~150:1 |
|---|---|---|---|
| Aplikasi: | Energi Terbarukan Surya | Tempat asal: | Changzhou, Cina |
| Motor: | Motor Listrik/Motor hidrolik/Motor servo | Sertifikat: | ISO9001, CE |
| Instalasi: | Vertikal | Pemeliharaan: | Gratis |
| Warna: | seperti yang diminta | Reaksi: | kurang dari 0,1 derajat |
| Menyoroti: | worm gear slewing ring,worm gear motor |
||

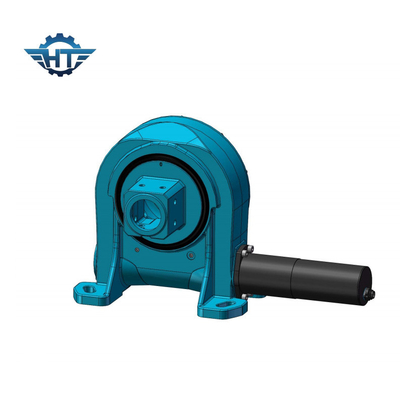

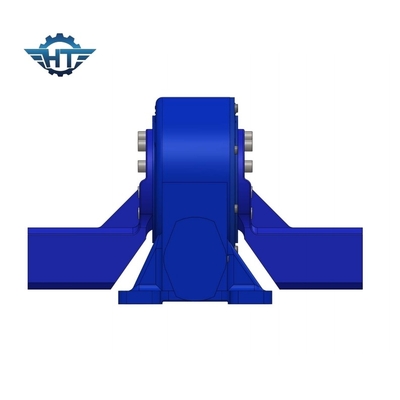

Vertikal Mounted Single Axis Worm Gear Slew Drive Untuk Energi Terbarukan Surya
Worm Gear Slew DriveKeterangan
Drive slewing kami hadir dalam berbagai ukuran model mulai dari 1 inci hingga 25 inci, kinerja berkisar dari 0,3 hingga 21 kNm.Kami juga memiliki drive slewing dari reaksi yang berbeda.Drive sangat cocok untuk aplikasi yang memerlukan penahan beban dan torsi rotasi dari kotak roda gigi yang sama.Mereka juga dapat dibuat dengan sumbu rotasi ganda, (sumbu berputar pada saat yang sama) atau dengan penggerak ganda pada sumbu yang sama, (dua ulir cacing menggerakkan ring gear yang sama dalam satu sumbu), dan dapat dipasang secara vertikal, horizontal atau keduanya.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Peredam penggerak slewing dapat digunakan pada saat-saat yang membutuhkan rotasi lingkaran penuh dan persyaratan kecepatan rendah.Ketika diperlukan untuk mencapai transmisi daya torsi yang lebih besar, transmisi gerak presisi yang lebih tinggi, atau memilih mekanisme dengan struktur bodi yang ringkas dan persyaratan integrasi yang lebih tinggi, penggerak slewing adalah solusi yang baik.
