Detail produk:
|
| Model: | 7 inci | Perbandingan gigi: | 51:1 |
|---|---|---|---|
| Aplikasi: | antena satelit | Tempat asal: | Changzhou, Cina |
| Pengemudi: | motor hidrolik / motor servo | Instalasi: | Vertikal |
| Warna: | seperti yang diminta | Reaksi: | kurang dari 0,1 derajat |
| Menyoroti: | worm gear slewing ring,worm gear motor |
||

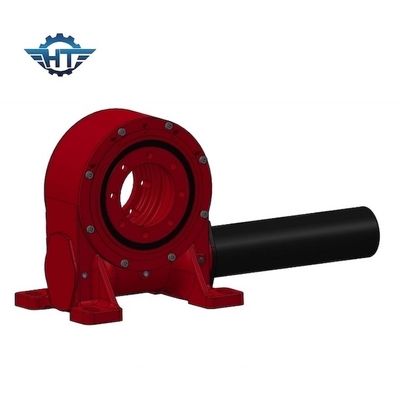

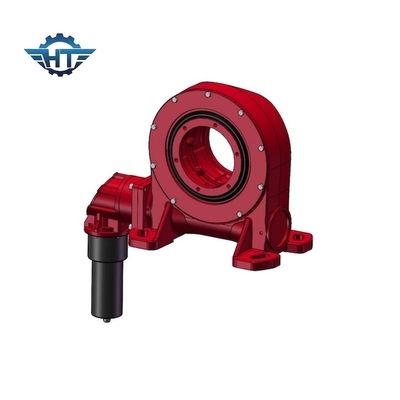

Ukuran Besar Worm Gear Slew Drive Gearbox Untuk Antena Satelit Akurasi Tinggi
Deskripsi Worm Gear Slew Drive
Worm gear slew drive SE14 untuk antena satelit
Deskripsi Produk
Slew drive: SE14
Dimensi: 900*620*140 mm
Berat: 62 kg
Jangka waktu pembayaran: FOB Shanghai
Waktu pengiriman: 10-15 hari
Bahan: 50Mn, 42CrMo
Parameter Drive Slewing VE
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Aplikasi
Penggerak slewing SE14 kami ditenagai dengan teknologi cacing jam pasir untuk torsi gigi maksimum dan putaran paling halus.Aplikasi slew drive yang umum termasuk industri surya, derek truk, lift man, dan peralatan utilitas, attachment hidrolik, peralatan perkakas oli, derek laut, penangan ban, penggali dan lift otomotif, tetapi slew drive digunakan di banyak aplikasi lain yang membutuhkan penahan beban dan kemampuan rotasi.Kami menawarkan model slew drive yang berbeda dengan kapasitas beban momen yang berbeda.Drive slew standar dilengkapi dengan housing terbuka dan poros cacing jam pasir yang dapat mengunci sendiri.Setelah input sumber daya dikembalikan ke netral, poros cacing akan mengunci beban ke posisinya tanpa memerlukan perangkat pengereman eksternal.
Slew drive bisa dengan worm gear, spur gear, bevel gear.Dan juga untuk cincin slewing bagian dalam, bisa berupa cincin slewing bola baris tunggal, dan juga bisa cincin slewing bola baris ganda.Yang dengan baris ganda dapat mengambil lebih banyak beban.Itu dapat dipilih tergantung pada aplikasi Anda.
