Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Jaminan: | 10 tahun |
|---|---|---|---|
| Aplikasi: | Pelacak Surya Miring Sumbu Tunggal | Putar Sumbu: | sumbu tunggal |
| Melayani: | Desain OEM | Kemasan: | Kayu lapis |
| Motor: | Motor listrik | Situs Instalasi: | Atap dan Lapangan |
| Menyoroti: | worm gear slew drive,slewing ring gear |
||

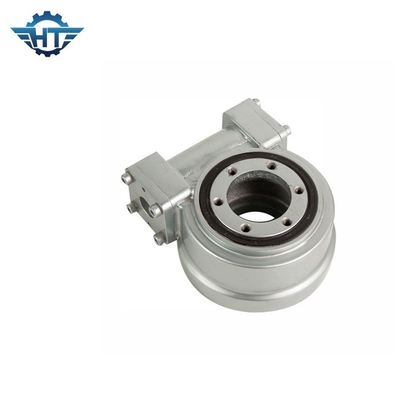

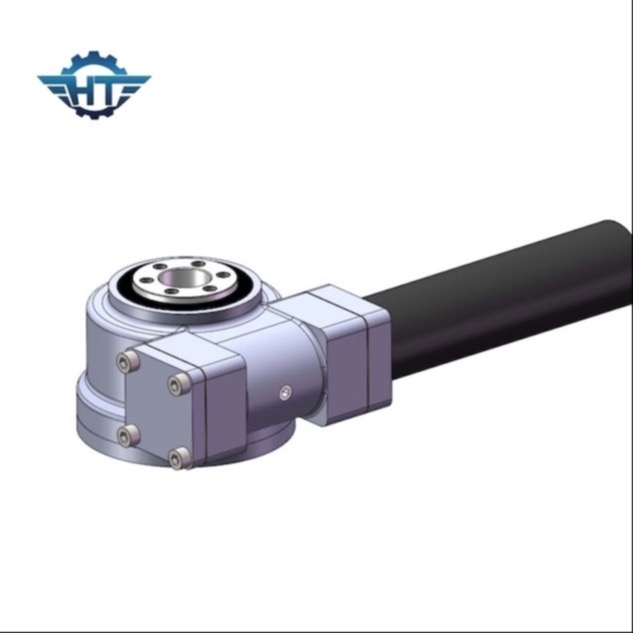

Gearbox Slew Drive Horizontal Untuk Pelacak Surya Miring Sumbu Tunggal
Deskripsi Gearbox Slew Drive
SE slew drive adalah pilihan yang baik ketika proyek berada dalam kondisi kerja yang keras dan anti-korosi.Ini dirancang dengan gigi gigi melengkung, itu akan meningkatkan torsi output dengan kelancaran penggunaan medan anti-badai pasir yang unggul.Drive slewing Hangtuo terutama terdiri dari bantalan slewing, roda gigi cacing, rumahan dan hidrolik atau motor listrik.Perusahaan dengan Hangtuo berarti kontak langsung dengan spesialis teknis yang berpengalaman, nasihat yang baik dan kesepakatan yang memuaskan.Modifikasi yang sesuai dengan permintaan pelanggan dapat dilakukan dengan cepat dan andal.Tidak masalah Anda menginginkan adaptor lain yang sesuai untuk sambungan motor roda gigi, poros panjang, dan proses atau warna pengecatan alternatif.Dokumentasi yang baik seperti gambar 3D, pengembangan profesional, dan pengujian prototipe.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Slewing drive dapat digunakan secara luas untuk sistem pelacakan surya, CPV, CSP, HCPV, turbin angin, dan antena parabola.Produk tersebut dirancang untuk umur panjang, bekerja dalam kondisi lingkungan yang keras.
Keuntungan kita
Waktu Reaksi Cepat
Pengalaman jangka panjang dalam kontrol proses cerdas untuk produksi massal serta dalam pengembangan produk yang berorientasi pada pelanggan.
Keunggulan Produk
Penggerak Slewing (Tipe Tertutup, Tipe Vertikal, Tipe Sumbu Ganda, Tipe Presisi) Penggerak slewing cacing jam pasir didasarkan pada bantalan slewing dengan torsi momen miring yang kuat dan fungsi penguncian otomatis statis.Banyak permukaan kontak gigi dirancang khusus untuk mengemudi beban tinggi.
Kualitas Stabil
Siapkan Titik Pemeriksaan Kualitas Kritis, Total 9 posisi melalui pabrik.Kami menyiapkan titik pemeriksaan kualitas kritis, membuat instruksi pemeriksaan kualitas untuk mengontrol secara ketat dalam proses utama.Kami menggunakan presisi tinggi & kalibrasi pengukur pengukuran.
Pengujian
Perangkat pengukuran tingkat lanjut
Pengukuran harus dikalibrasi, periksa dan hanya pengukur yang memenuhi syarat yang dapat digunakan.
