Detail produk:
|
| Model: | VE9 | Memegang Torsi: | 80 kNm |
|---|---|---|---|
| Torsi Miring: | 68000 Nm | Torsi keluaran: | 16 kNm |
| Beban Aksial: | 60 kn | Beban Radikal: | 130 kN |
| Sertifikat: | ISO9001, CE | Kunci diri: | Ya |
| Menyoroti: | 9 Inci Slewing Drive Gearbox,Worm Drive slew drive gearbox,Hidrolik Motor slew drive gearbox |
||

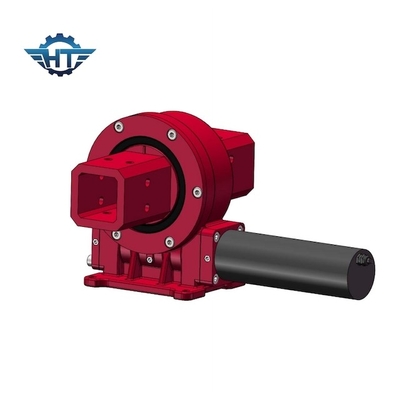

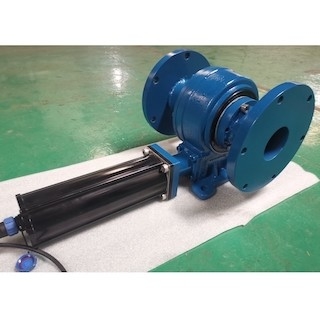

9 Inches Slewing Drive Gearbox, Motor Listrik Untuk Sistem Pelacakan Matahari Panel Surya
Deskripsi Gearbox Slewing Drive
SE: berarti horizontal (struktur bantalan geser), SDE: berarti vertikal dan horizontal (struktur bantalan geser), VE: berarti vertikal (struktur bantalan geser), Z di depan S berarti jarak bebas;
3~25: Mewakili spesifikasi 3 inci hingga 25 inci;
A: Menunjukkan kode perangkat konvensional.Jika desain perangkat mengalami perubahan besar, kode B, C... dapat digunakan;
61: Merupakan rasio pengurangan perangkat slewing (jumlah gigi);
M: menunjukkan bahwa bantalan slewing mengadopsi lubang berulir metrik;tanpa M berarti bahwa bantalan slewing mengadopsi lubang berulir inci;
HA: menunjukkan bahwa cincin slewing padam.;HC: menunjukkan bahwa cincin slewing tidak padam.;HD: menunjukkan bahwa cincin slewing padam.;
HQ: menunjukkan perawatan QPQ dari cincin luar cincin slewing.HN: menunjukkan perlakuan nitridasi dari cincin luar cincin slewing.;
B: menunjukkan bahwa ujung masukan cacing adalah spline 6B (12M menunjukkan bahwa ujung masukan cacing adalah lubang 12.; 25M menunjukkan bahwa ujung masukan cacing adalah lubang Φ25;
160 berarti motor hidrolik 160CC dipasang di ujung masukan cacing.24 berarti motor roda gigi 24V dipasang di ujung masukan cacing;...);
R: berarti pemasangan yang benar.;L: berarti instalasi kiri.;
C: berarti tutup buta;A: berarti arah port oli motor hidrolik menghadap ke luar (I: berarti arah port oli motor hidrolik menghadap ke dalam;);E: berarti dengan encoder;
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya |
251 kg |
Aplikasi
saya
Ada banyak aplikasi di mana penggerak putar dapat digunakan, yang utama karena sangat cocok untuk aplikasi yang memerlukan beban untuk mempertahankan daya dan torsi rotasi.
Aplikasi penggerak ayun yang umum termasuk, tetapi tidak terbatas pada: pelacak surya, turbin angin, lift pria, mesin hidrolik, telehandler, ekskavator, lift, derek, peralatan pengeboran, peralatan militer.
