Detail produk:
|
| Peredam dan Motor: | VE5, 24VDC | Bahan: | tahan aus |
|---|---|---|---|
| Aplikasi: | sistem pelacakan surya | Jaminan: | 5 ~ 10 Tahun |
| Warna: | seperti yang dipersyaratkan | Ukuran: | Dari 3 hingga 25 Inci |
| Modul: | Modul Roda Gigi Cacing | Fitur: | IP66, Umur Panjang |
| Menyoroti: | Vertikal Slewing Drive Small Backlash,25 Inches Vertikal Slew Drive,Worm Gear Module Slewing Drive |
||

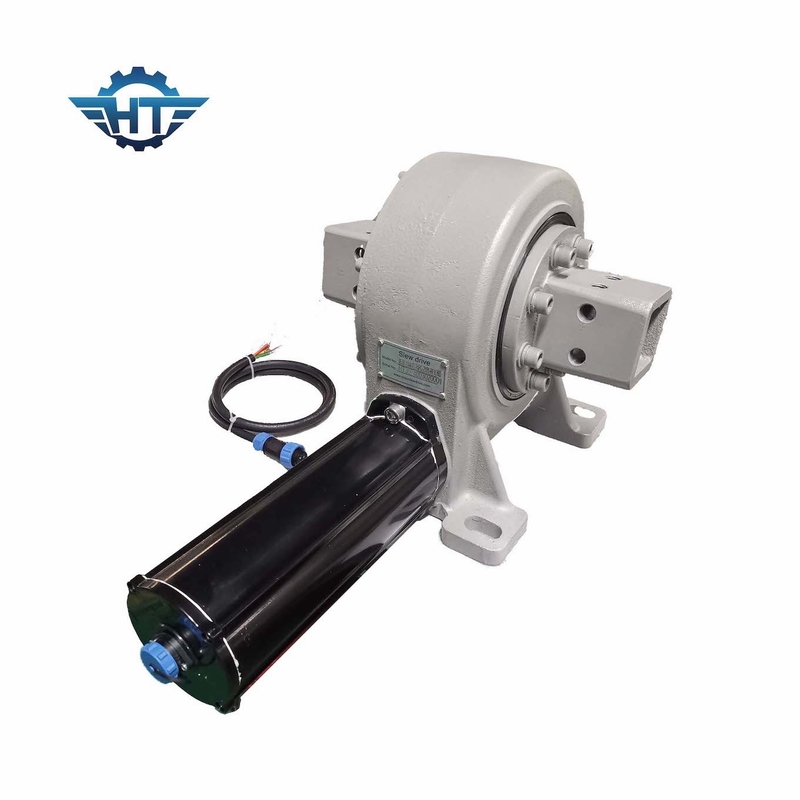

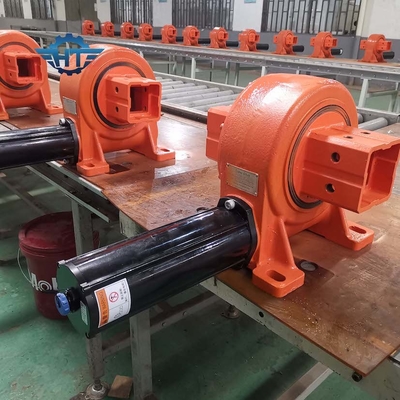

Vertikal Single Axis Slew Drive Dengan Untuk Sistem Pelacakan Surya Backlash Kecil
Deskripsi Penggerak Slew Sumbu Tunggal Vertikal
Karena penggunaan bantalan slewing dan struktur cacing annular, perangkat penggerak putar pelacak surya dapat mencapai kontak multi-gigi, memiliki karakteristik torsi transmisi besar dan operasi yang stabil;itu dapat menahan beban radial dan aksial yang besar dan guling yang kuat.Torsi (anti-tahan angin) sedang banyak digunakan dalam sistem pelacakan pembangkit listrik fotovoltaik surya dan industri energi baru lainnya oleh pelanggan domestik dan asing.Produk saat ini memiliki 9 model mulai dari diameter 3 inci hingga diameter 25 inci, dan lebih dari 60 varietas, yang dapat memenuhi kebutuhan berbagai bentuk pelacakan fotovoltaik, fotolistrik, fototermal biasa, dan presisi.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 untuk hubungan sumbu tunggal datar.Sistem semacam ini cocok untuk garis lintang di bawah 30 derajat dan kemiringan tanah kurang dari 12 derajat.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 penggerak slewing untuk hubungan sumbu tunggal miring.Jenis ini cocok untuk sistem lintang sedang hingga tinggi, tanahnya harus rata.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 drive slewing untuk unit sumbu tunggal miring.Sistem semacam ini cocok untuk lintang sedang hingga tinggi.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 slewing drive untuk sistem pelacakan surya ganda.Sistem semacam ini cocok untuk semua jenis bentuk lahan.
