Detail produk:
|
| Bahan: | QT | Model: | SDE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Nilai Torsi Keluaran: | 2000 Nm |
| Memegang Torsi: | 13500 Nm | Torsi Miring: | 13200 Nm |
| Instalasi: | Dipasang Sumbu Ganda | Warna standar: | seperti yang diminta |
| Menyoroti: | worm gear slewing ring,worm gear motor |
||

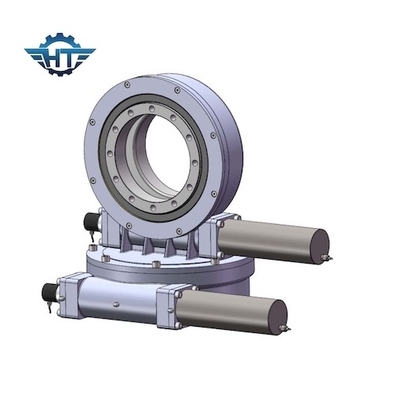

Dual Axis Worm Drive Solar Tracker Slew Drive Untuk Pelacakan Lingkaran Penuh
Deskripsi Worm Drive Slew Drive
Sistem pelacakan surya termasuk sistem pelacakan matahari sumbu tunggal dan sistem pelacakan matahari sumbu ganda.Sistem pelacakan surya sumbu tunggal termasuk sistem pelacakan tunggal miring dan datar.
Untuk sistem pelacakan surya sumbu ganda, berdasarkan struktur braket yang berbeda, tiga jenis solusi slew drive dapat diterapkan:
1. gunakan dua penggerak penggerak sumbu tunggal horizontal (tipe SE).
2. gunakan satu horizontal (tipe SE) dan vertikal lainnya (tipe VE).
3. gunakan penggerak penggerak sumbu ganda. (Tipe SDE)
Semua solusi tersebut dapat mencapai pelacakan matahari baik secara vertikal maupun horizontal, yang berarti melacak matahari sepanjang waktu dengan sinar matahari langsung.

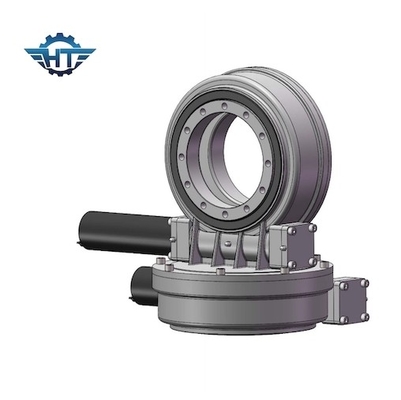

SDE7 Slew Drive Diterapkan Dalam Sistem Pelacakan Surya Sumbu Ganda
| Nama Produk | Drive Slew SDE7 |
| Torsi Keluaran | 980 Nm ;723 kaki.lbs |
| Torsi Keluaran Maks | 1938 Nm;1429 kaki.lbs |
| Torsi Momen Miring | 7000Nm;5163 kaki.lbs |
| Memegang Torsi | 13200 Nm ;9736 kaki.lbs |
| Peringkat Aksial Statis | 133,20 kN ;29943 lb |
| Peringkat Radial Statis | 53kN;11977 lb |
| Peringkat Aksial Dinamis | 31,90 kN ;7171 pon |
| Peringkat Radial Dinamis | 27,91 kN ;6274 lb |
| Alternatif Motor | 12/24/48VDC Motor;Motor langkah;Motor Tanpa Kuas |
| Gaya Produk | Sumbu Ganda;CPV/HCPV;hidangan surya;Menara Surya |
| Fitur Aplikasi | Sistem Pelacakan Surya, Mesin Industri |
| Kotak Panel yang Direkomendasikan | 30 meter persegi |
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
