Detail produk:
|
| Model: | VE9" | Kunci diri: | Ya |
|---|---|---|---|
| Bahan: | QT | Aplikasi: | Sistem Pelacakan Surya Sumbu Tunggal |
| Sertifikat: | ISO9001, CE | Jaminan: | 5 ~ 10 Tahun |
| Warna: | RAL6001 | Ketepatan: | 0.1 |
| Menyoroti: | Vertikal 9 Inci Solar Slew Drive,Solar Slew Drive Dengan Motor 24VDC,Pelacakan Slew Drive Solar Slew Tunggal |
||

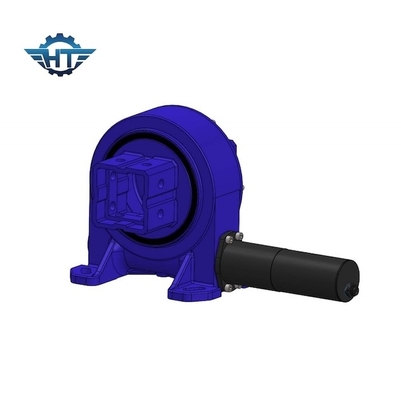

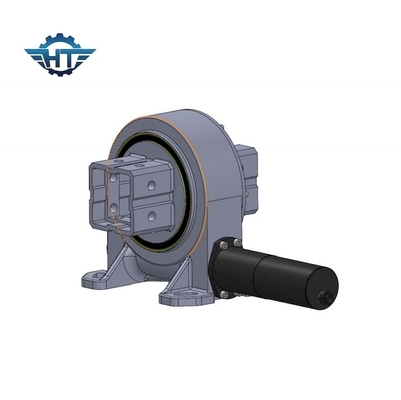

Vertikal 9 Inches Solar Slew Drive Dengan Motor 24VDC Untuk Sistem Pelacakan Surya Sumbu Tunggal
Deskripsi Solar Slew Drive
Penggerak slewing roda gigi cacing adalah mekanisme transmisi reduksi putar siklus penuh yang terintegrasi dengan sumber daya penggerak.Bantalan presisi tinggi digunakan sebagai pengikut transmisi dan bagian lampiran mekanisme dan bagian aktif dan sumber penggerak dipasang ke salah satu cincin bagian dalam dan luar cincin slewing.Cincin lainnya dianggap sebagai pengikut transmisi dan dasar penghubung dari bagian kerja yang digerakkan, sehingga bantalan slewing itu sendiri memiliki fitur putaran lingkaran penuh, sumber daya penggerak dan transmisi utama dikonfigurasi secara efisien.Bagian tersebut menjadikannya sebagai mekanisme transmisi reduksi serba guna yang mengintegrasikan fungsi rotasi, deselerasi, dan memiliki struktur sederhana serta pembuatan dan perawatan yang mudah pada saat yang bersamaan.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Fitur
Slewing drive dapat mewujudkan rotasi melingkar tak terbatas dan pengurangan kecepatan, dan dapat menahan gaya aksial, gaya radial, dan gaya guling yang lebih besar.Ia menikmati keuntungan dari akurasi tinggi, struktur kompak dan daya dukung yang besar.
Aplikasi
Aplikasi penggerak slewing biasanya ditemukan seperti: turbin angin, pengangkut beban berat, pelacak surya, derek pelabuhan, peralatan hidrolik, mekanisme kemudi derek, sistem otomasi, manipulator beban berat, meja kontrol yaw dan pitch.
