Detail produk:
|
| Model: | 9 inci | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Efisiensi: | 40% | presisi: | 0.1 |
| Pengemudi: | motor listrik | Jenis: | sumbu tunggal |
| Aplikasi: | Sistem Pelacakan Surya Linkage | Warna: | Seperti yang diminta |
| Menyoroti: | VE9 Single Worm Gear Slew Drive,50kN Solar Tracking Slew Drive,Linkage Solar Tracking System Slew Drive |
||

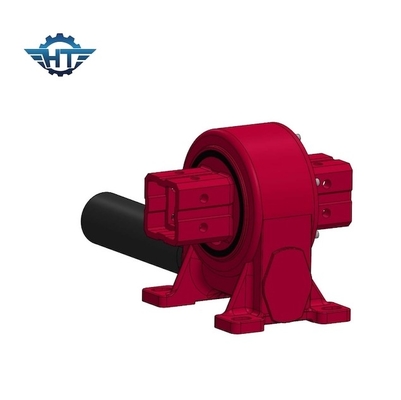

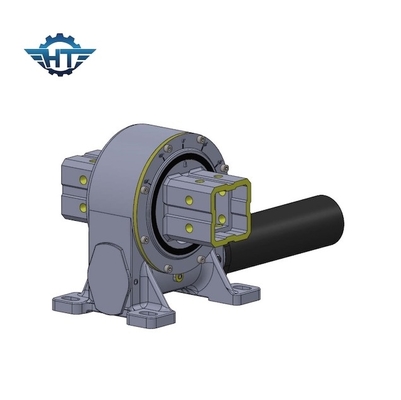

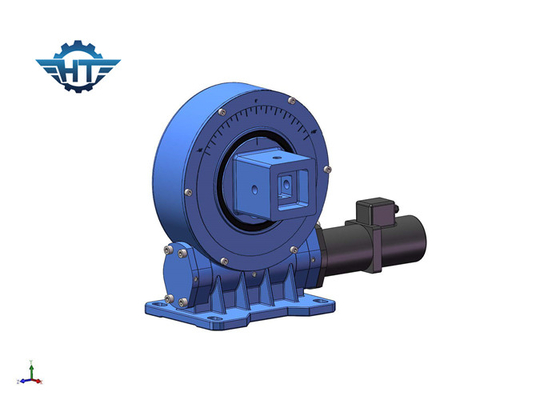

VE9 Single Worm Gear Slew Drive Dengan Torsi Tinggi Untuk Sistem Pelacakan Surya Linkage
Deskripsi Single Worm Gear Slew Drive
Drive slewing atau bantalan cincin slewing adalah modul berputar yang merupakan unit rotasi kompak yang terintegrasi dalam rumah besi cor yang berisi cincin putar dengan roda gigi.Roda gigi memutar cincin putar dengan presisi tinggi dan memungkinkan putaran yang mulus dan upaya maksimal.
Parameter Drive Slewing VE
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Fitur
1. Membalikkan self-locking karena karakteristik self-locking worm gear.Fitur ini sangat meningkatkan stabilitas pengoperasian host dan faktor keamanan.
2. Dibandingkan dengan produk ayun tradisional, girboks penggerak slewing mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan yang cukup besar.
Keuntungan
1. Momen guling yang kuat berdasarkan cincin slewing
2. Membungkus drive worm di dalam
3. Beban besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis
5. Berhenti keras di dalam
Aplikasi
Aplikasi penggerak slewing atau cincin slewing yang umum termasuk tenaga surya, turbin angin, derek truk, lift man, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
