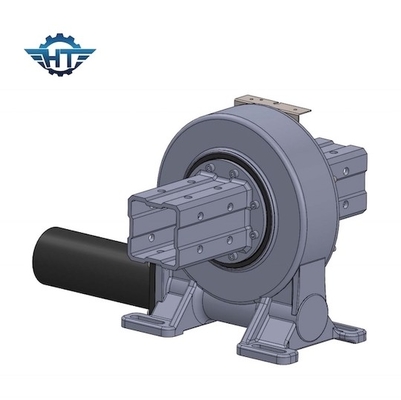

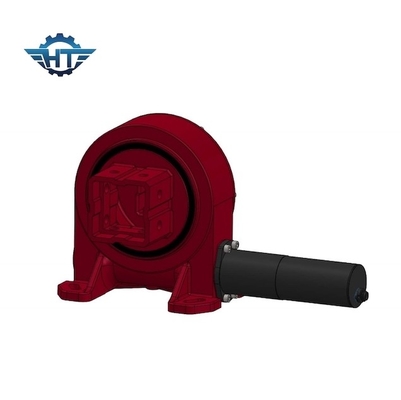

Hourglass Worm Gear Slew Drive Untuk Sistem Pelacakan Sumbu Tunggal Tabung 120mm Persegi

I 'm Online Chat Now

Hourglass Worm Gear Slew Drive Untuk Sistem Pelacakan Sumbu Tunggal Tabung 120mm Persegi

Hourglass Worm Gear Slew Drive Untuk Sistem Pelacakan Sumbu Tunggal Tabung 120mm Persegi
Hourglass Worm Gear Slew Drive Untuk Sistem Pelacakan Sumbu Tunggal Tabung 120mm Persegi Hourglass Worm Gear Slew Drive Untuk Sistem Pelacakan Sumbu Tunggal Tabung 120mm Persegi

Gambar besar :  Hourglass Worm Gear Slew Drive Untuk Sistem Pelacakan Sumbu Tunggal Tabung 120mm Persegi

Detail produk:
Tempat asal: CINA
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: VE7
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 buah
Harga: USD 200~300/ pc
Kemasan rincian: KOTAK KAYU LAPIS
Waktu pengiriman: 15~45 Hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan

Hourglass Worm Gear Slew Drive Untuk Sistem Pelacakan Sumbu Tunggal Tabung 120mm Persegi

Deskripsi
Bahan: 50Mn, 42CrMo Model: VE7
Perbandingan gigi: 51:1 Nilai Torsi Keluaran: 6120 Nm
Memegang Torsi: 39.000 Nm Torsi Miring: 10 kNm
Efisiensi: 40% Warna standar: Seperti yang diminta
Menyoroti:

hourglass worm gear slew drive

,

120mm tube worm gear slew drive

,

single tracking worm gear slew drive

Hourglass Worm Gear Slew Drive Untuk Sistem Pelacakan Sumbu Tunggal Tabung 120mm Persegi



Deskripsi Jam Pasir Worm Gear Slew Drive



Drive slewing sumbu tunggal VE7 berputar di sekitar satu sumbu.Drive slewing VE7 dengan motor roda gigi 24vdc dapat dirancang untuk ukuran yang berbeda agar sesuai untuk semua jenis tabung utama.Ini juga merupakan produk standar, yang paling mudah dipasang, dan paling umum digunakan.Drive slewing VE7 menawarkan pemasangan vertikal dan drive yang sepenuhnya tertutup dalam satu unit bertenaga tinggi.



Parameter Drive Slewing VE



Model Perbandingan Nilai Torsi Keluaran (Nm) Torsi Kemiringan (Nm) Memegang Torsi (Nm) Beban Aksial (kN) Beban Radial (kN) Efisiensi Presisi (°) Mengunci sendiri Berat (kg)
3" 31: 1 600 1500 1800 22 15 40% 0.1 Ya 12
5" 37:1 800 5000 9200 16 27 40% 0.1 Ya 18
7" 57:1 1750 7000 13200 34 58 40% 0.1 Ya 32
8" 51:1 2250 11200 20400 50 80 40% 0.1 Ya 28
9" 61: 1 2250 16000 30800 60 130 40% 0.1 Ya 52
12" 78: 1 4300 25000 40560 77 190 40% 0.1 Ya 65
14" 85: 1 5600 48000 44200 110 230 40% 0.1 Ya 88
17" 102: 1 6750 67000 53040 142 390 40% 0.1 Ya 135
21" 125: 1 16000 89000 65000 337 640 40% 0.1 Ya 192
25" 150: 1 21450 112000 89000 476 950 40% 0.1 Ya 251



Keuntungan



1. Torsi backholding tinggi

2. Self-locking untuk meningkatkan keamanan sistem pelacakan surya

2. Hard stop di dalam, berkisar dari 60 ° ~ 60 °, jika pelanggan memiliki aplikasi yang membutuhkan rotasi 360 °, kami memiliki tipe output flensa untuk dipasok

3. Membungkus drive worm di dalam

4. Kontak multi gigi untuk memastikan beban tinggi dan meminimalkan serangan balik



Layanan yang Disesuaikan


1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.



Aplikasi



Bantalan penggerak slewing biasanya ditemukan dalam aplikasi seperti: turbin angin, pengangkut beban berat, pelacak surya, derek pelabuhan, peralatan hidrolik, mekanisme kemudi derek, sistem otomasi, manipulator beban berat, meja kontrol yaw dan pitch.



T&J



1. Bagaimana saya bisa memilih?

Harap tentukan ukuran diameter roda, lebar, tegangan, daya, dan kecepatan tanpa beban dari motor yang diperlukan.

2. Bisakah saya mengambil sampel untuk menguji kualitas dan pasar terlebih dahulu?

Tentu, selamat datang untuk mengambil sampel untuk menguji kualitas dan layanan kami.



3. Berapa total biaya untuk sampel?

Total biaya sampel = biaya sampel + pengiriman

Kami akan memberi Anda biaya pengiriman terbaik setelah Anda memilih motor roda gigi yang sesuai



4. Bagaimana Anda mengirimkan sampel?

Mengingat jumlah sampel tidak besar, kami mendukung sampel kapal oleh EMS, TNT atau Fedex

5. Berapa jumlah pesanan minimum Anda?

10 set setelah sampel dikonfirmasi

6. Apa waktu pengiriman Anda?

Untuk sampel standar: dalam 7 hari;untuk pesanan batch: dalam waktu 25 hari.
