Detail produk:
|
| Bahan Gigi Cacing: | 50Mn, 42CrMo | Model: | VE7 |
|---|---|---|---|
| Aplikasi: | Pelacak Surya Sumbu Tunggal Horisontal | Nilai Torsi Keluaran: | 1750 Nm |
| Memegang Torsi: | 13200 Nm | Torsi Miring: | 7000 Nm |
| Efisiensi: | 40% | Warna standar: | RAL 9006 |
| Menyoroti: | Reducer Box Solar Tracker Slew Drive,1750 Nm Solar Tracker Slew Drive,VE7 Horizontal Solar Tracker Slew Drive |
||

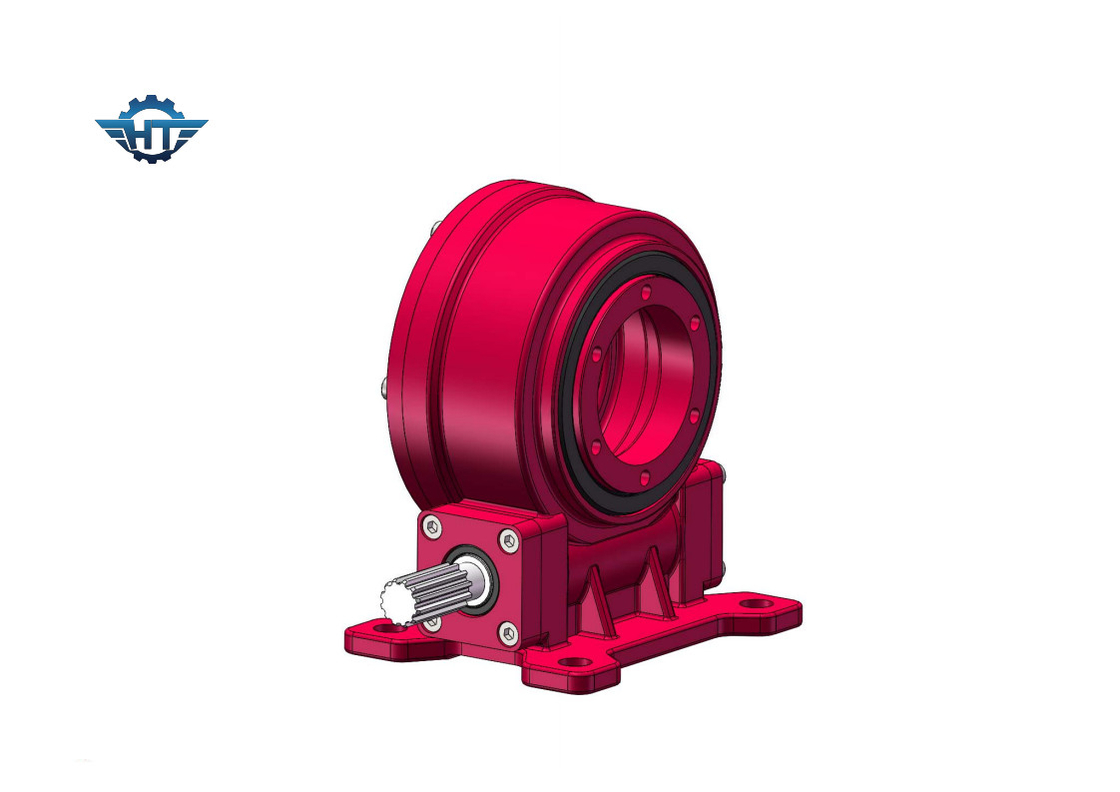

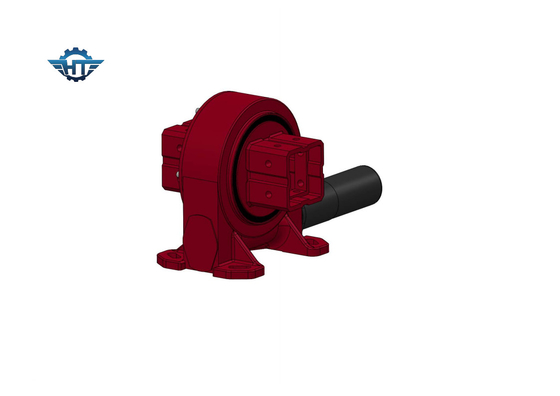

VE7 slew drive Reducer Box, Self Lock Untuk Pelacak Surya Sumbu Tunggal Horisontal
Deskripsi Kotak Peredam Drive Slew VE7
Penggerak slewing Hangtuo menampilkan worm pembungkus yang baik dan penyambungan roda gigi dengan kontak multi-gigi yang membuat penggerak slewing dengan torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya.Ini mengunci sendiri dan dapat berputar ±60 °.Jika lebih banyak rentang yang lebih besar diperlukan, itu dapat disesuaikan.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Daftar Istilah Paramater Utama
Torsi Momen Miring:Torsi ini adalah beban gravitasi dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing.Jika torsi aktual lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial:Beban vertikal ke sumbu bantalan slewing
Beban aksial:Beban sejajar dengan sumbu bantalan slewing
Memegang torsi:Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan, itu juga terlihat sebagai torsi rusak.
Mengunci sendiri:Hanya ketika ada beban, drive slewing tidak dapat memutar balik dan dengan demikian disebut self-locking.
