Detail produk:
|
| Jenis: | Penggerak Slewing | Tempat asal: | Changzhou, Tiongkok (Daratan) |
|---|---|---|---|
| Motor: | Motor DC Tanpa Sikat | Fitur: | Benar-benar Tertutup |
| Bahan: | 42CrMo atau 50Mn | Jaminan: | 5 ~ 10 Tahun |
| Ukuran: | 3 inci hingga 25 inci | Aplikasi: | Sistem Pelacakan Surya Datar |
| Menyoroti: | Ve9 Vertikal Solar Tracker Slew Drive,Motor DC Brushless Solar Slew Drive,Solar Tracker Slew Drive Produktivitas Tinggi |
||

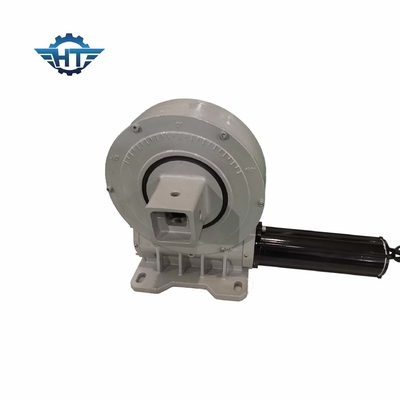

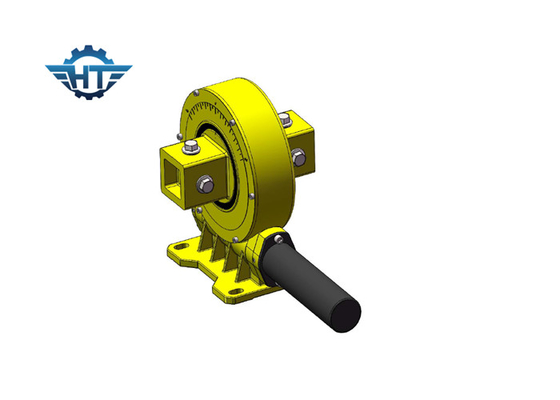

Ve9 Vertikal Produktivitas Tinggi Solar Tracker Slew Drive Diterapkan Dalam Sistem Pelacakan Surya Datar
Deskripsi Solar Tracker Slew Drive
Slew drive sumbu tunggal digunakan dalam sistem pelacakan sumbu tunggal datar, yang braketnya adalah pengaturan utara-selatan, sistem pelacakan timur-barat.Menurut algoritma astronomi, slew drive yang digerakkan oleh motor akan menghasilkan torsi tinggi untuk menggerakkan seluruh sistem, sehingga sistem dapat melacak azimut matahari, sejauh mungkin untuk meningkatkan matahari pada permukaan iradiasi modul fotovoltaik , dan dengan demikian meningkatkan pembangkit listrik.
Memasang sistem pelacakan surya untuk menjaga panel surya melacak matahari setiap saat dapat secara efektif meningkatkan efisiensi energi matahari, dan ketika pelacak sumbu tunggal dipasang di area yang sangat teriradiasi, peningkatan produksi energi berarti pembangkit listrik dapat menghasilkan laba atas investasi yang lebih tinggi.
Ini terutama didasarkan pada prinsip desain sistem pelacakan, karena dampak rotasi bumi, untuk lokasi tetap di Bumi, siklus matahari sepanjang tahun, sudut iluminasinya juga terus berubah.Sistem pelacakan surya dipasang untuk menjaga panel surya untuk melacak matahari dan meningkatkan jumlah radiasi matahari yang diterima oleh susunan fotovoltaik, sehingga meningkatkan kapasitas keseluruhan sistem pembangkit listrik fotovoltaik surya.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Data motorik
Nilai Tegangan V/DC: 24vdc
RPM kecepatan tanpa beban: 1200±10%
Arus tanpa beban A: <0,1 A
Nilai Torsi NM: 0,12
Kecepatan RPM: 800±10%
Beban saat ini A: 1A
Nilai daya W: 10W
Parameter keluaran roda gigi:
Rasio kecepatan: 399: 1
Torsi keluaran terukur NM: 32
Kecepatan keluaran RPM: 2 ± 0,5
Keluaran aula: 2
Tipe aula: 40F/39
Tegangan input hall V: 5~24
Definisi Kawat:
1. Merah Tebal: Motor +
2. Hitam Tebal : Motor -
3. Kuning Hijau: GND
4. Kuning Tipis: hall B
5. Merah Tipis: aula + 24V
6. Hitam Tipis: hall GND
7. Hijau Tipis: hall A
Persyaratan Teknis
1. Motor harus fleksibel setelah perakitan.
2. Tidak ada suara abnormal saat power dihidupkan (garis merah terhubung ke kutub positif power supply).
3. Jarak bebas aksial: Tidak (dapat menggunakan pemulihan puncak gelombang).
4. Tahan uji tegangan: 800VAC, 5mA, Tidak ada kerusakan, tidak ada kedipan.
5. Resistansi isolasi: > 20MΩ.
