Detail produk:
|
| Perbandingan gigi: | 31: 1 | Torsi Keluaran Normal: | 533 Nm |
|---|---|---|---|
| Memegang Torsi: | 7000 Nm | Torsi Miring: | 744 Nm |
| Nilai Torsi Keluaran: | 0,065 RPM | Penggunaan: | Pelacak Surya Mini |
| MOQ: | 1 buah | Kelas Perlindungan: | IP66 |
| Menyoroti: | Planetary Motor Solar Tracker Slewing Drive,3 Inches Small Slew Drive,3 Inches hydraulic slew drive |
||

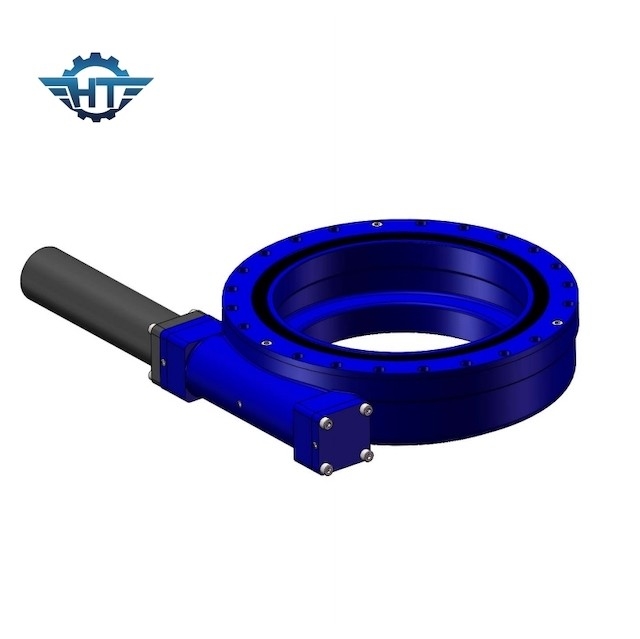

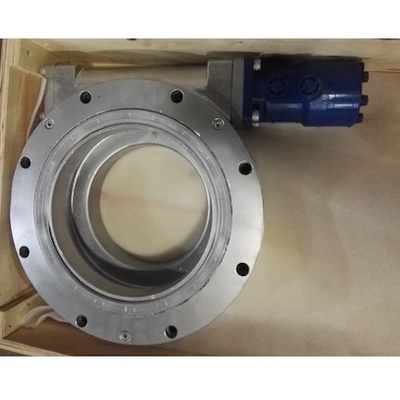

Planetary Motor Drived Solar Tracker Slewing Drives, 3 Inci Untuk Mini Solar Trackers
Deskripsi Solar Tracker Slewing Drives
Karena berbagai kegunaannya, drive slewing hadir dalam berbagai ukuran model, rentang kinerja, dan karakteristik pemasangan.Drive sangat cocok untuk aplikasi yang memerlukan penahan beban dan torsi rotasi dari kotak roda gigi yang sama.Mereka juga dapat dibuat dengan sumbu rotasi ganda, (sumbu memutar pada saat yang sama) atau dengan penggerak ganda pada sumbu yang sama, (dua ulir cacing menggerakkan ring gear yang sama dalam satu sumbu).
Apa yang bisa disesuaikan:
1. Motor yang berbeda (AC, DC, dan Hidrolik) dapat dirancang sesuai dengan kebutuhan pelanggan.
2. Poros berlawanan dengan motor dapat memilih untuk menjadi kepala hex atau tidak.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Keuntungan Motor DC Planetary yang Cocok
1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.
2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.
3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi.Cincin roda gigi bagian dalam dipisahkan sehingga kami dapat membuat lebih banyak rasio dan desainnya fleksibel.Gearbox dan motor ditempatkan dengan jahitan yang diperbaiki dengan sekrup di aksial yang meningkatkan presisi pencocokan dan mengurangi kebisingan.
4. Kami menggunakan rolling pin holder di dalam planetary wheel. Kami menggunakan rolling pin grinding bukan sliding grinding sehingga umur gearbox lebih lama.
5. Struktur pendukung ganda;Penggerindaan internal pada lubang bagian dalam roda gigi planetary membuat kebulatan lubang bagian dalam kurang dari 0,003mm; berjalan dengan menggulung bukannya meluncur;Pengikisan presisi permukaan gigi HRC60; Mengadopsi semua teknologi ini memastikan pengoperasian yang sangat tenang dan stabil dan waktu umur yang panjang lebih dari 10.000 jam.
